Centrum obróbcze do toczenia i frezowania podzespołów hydraulicznych: co to jest, jak działa i dlaczego przewyższa obróbkę konwencjonalną

Co to jest hydrauliczne centrum obróbcze do toczenia i frezowania kompozytów?

Centrum obróbcze do toczenia i frezowania kompozytów przeznaczone specjalnie do zastosowań hydraulicznych to wielozadaniowa obrabiarka CNC zaprojektowana specjalnie do wykonywania pełnego zestawu operacji obróbczych wymaganych dla elementów hydraulicznych — korpusów zaworów, bloków kolektorów, cylindrów, obudów pomp, zaślepek końcowych i otworów szpuli — w jednym ustawieniu uchwytu roboczego. W przeciwieństwie do tokarek CNC ogólnego przeznaczenia lub centrów obróbczych, które oddzielnie obsługują toczenie lub frezowanie, te maszyny kompozytowe integrują głowicę rewolwerową z narzędziami napędzanymi lub wrzeciono frezarskie z precyzyjnym wrzecionem tokarskim na tej samej platformie, eliminując międzyprocesowe przemieszczanie, ponowne mocowanie i skumulowane błędy tolerancji, których nie da się uniknąć podczas przenoszenia części hydraulicznych pomiędzy niezależnymi maszynami.

Oznaczenie „specyficzne dla hydrauliki” nie jest jedynie etykietą marketingową. Odzwierciedla przemyślany zestaw wyborów projektowych — optymalizację geometrii otworu, możliwość wiercenia głębokich otworów, precyzyjną obróbkę wykańczającą otworu, konturowanie wieloosiowe i sztywne układy mocowania — które odpowiadają specyficznym i wymagającym wymaganiom geometrycznym części hydraulicznych. Na przykład otwór szpuli zaworu hydraulicznego musi osiągać tolerancję cylindryczności wynoszącą zaledwie kilka mikronów i wykończenie powierzchni Ra 0,2 µm lub lepsze na całej głębokości, aby zapewnić pozbawioną wycieków pracę z niską histerezą. Ogólne centrum tokarsko-frezarskie może z technicznego punktu widzenia wykonywać wymagane operacje, ale nie może zapewnić spójnych tolerancji w produkcji bez szczególnej uwagi projektowej na stabilność termiczną, precyzję wrzeciona i tłumienie drgań.

Rozwój centrów tokarsko-frezarskich do kompozytów odzwierciedla szerszą ewolucję produkcji podzespołów hydraulicznych w kierunku większej złożoności, węższych tolerancji i krótszych czasów realizacji. Ponieważ układy hydrauliczne muszą pracować przy wyższych ciśnieniach (nowoczesne systemy rutynowo przekraczają 350–450 barów), wymagania dotyczące precyzji geometrycznej każdego otworu, powierzchni uszczelniającej i kanału przelotowego stają się odpowiednio bardziej rygorystyczne. Efektywne spełnianie tych wymagań – bez przepływu pracy obejmującego wiele maszyn, który zwielokrotnia czas konfiguracji, ryzyko uszkodzenia i koszty kontroli jakości – to właśnie problem, do rozwiązania którego ma służyć specjalistyczne centrum obróbcze tokarsko-frezarskie przeznaczone do zastosowań hydraulicznych.

Podstawowe możliwości obróbki, które definiują platformę

Profil możliwości a hydrauliczne centrum obróbcze do toczenia i frezowania kompozytów jest znacznie szerszy niż niezależnie działająca tokarka CNC lub centrum obróbcze. Zrozumienie możliwości maszyny – i, co najważniejsze, tego, co robi jednocześnie lub w jednym ustawieniu – jest niezbędne do oceny, czy spełnia ona określone wymagania produkcyjne komponentów hydraulicznych.

Precyzyjne toczenie i wytaczanie otworów hydraulicznych

Toczenie i wytaczanie wewnętrzne to podstawowe operacje w przypadku większości podzespołów hydraulicznych. Tuleje cylindrów wymagają długich, prostych otworów o ciasnej cylindryczności i doskonałym wykończeniu powierzchni, aby zapewnić uszczelnienie tłoków. Korpusy zaworów wymagają precyzyjnie dobranych i rozmieszczonych otworów szpuli. Na hydraulicznym centrum obróbczym kompozytów otwory te są wykańczane częścią utrzymywaną w głównym wrzecionie tokarskim, przy użyciu jednopunktowych narzędzi tokarskich lub wytaczadeł wybranych ze względu na ich odporność na wibracje i stabilność wymiarową przy wymaganym stosunku głębokości do średnicy. Prędkość wrzeciona, posuw i głębokość skrawania są programowane tak, aby osiągnąć wymagane wykończenie w jak najmniejszej liczbie przejść, minimalizując efekty termiczne, które kumulują się podczas długich sekwencji obróbki.

Frezowanie, wiercenie i wykonywanie otworów krzyżowych przy użyciu narzędzi na żywo

Elementy hydrauliczne niezmiennie wymagają kanałów łączących — otworów poprzecznych, wierceń pod kątem i przecinających się kanałów, które łączą galerie wewnętrzne z portami zewnętrznymi. Operacje te wymagają indeksowania wrzeciona głównego (lub utrzymywania osi C w precyzyjnym położeniu kątowym), podczas gdy narzędzie do frezowania lub wiercenia na żywo w głowicy rewolwerowej wykonuje operację frezowania otworów poprzecznych lub czołowych. W hydraulicznych maszynach kompozytowych oś C (pozycjonowanie kątowe wrzeciona) jest osią w pełni interpolowalną, a nie tylko mechanizmem indeksującym — umożliwiającą interpolację śrubową, wiercenie poza osią i obróbkę portu pod złożonym kątem, co byłoby niemożliwe na tokarce z prostą blokadą wrzeciona. Typowe prędkości narzędzi napędzanych wynoszą 6 000–12 000 obr./min i są wystarczające w przypadku frezów palcowych i wierteł z węglików spiekanych do stali stopowych powszechnie stosowanych w elementach hydraulicznych.

Wiercenie głębokich otworów w długich przejściach hydraulicznych

Wiele rozdzielaczy hydraulicznych i korpusów zaworów wymaga osiowych kanałów sięgających głęboko w podzespół — czasami ze stosunkiem długości do średnicy (L/D) przekraczającym 30:1. Tych głębokich przejść nie można wiercić standardowymi wiertłami bez odchyleń, nagromadzenia bicia i nieprawidłowego odprowadzania wiórów. Centra obróbcze tokarsko-frezarskie przeznaczone specjalnie do zastosowań hydraulicznych są często konfigurowane z możliwością wiercenia głębokich otworów — albo chłodziwem przez wrzeciono pod wysokim ciśnieniem (w przypadku wiercenia lufowego na tych maszynach zwykle wynosi 70–150 barów), przedłużonym wspornikiem wytaczadła lub dedykowanym osprzętem do wiercenia pistoletu zamontowanym w głowicy rewolwerowej. Chłodziwo pod wysokim ciśnieniem przepływające przez linię środkową narzędzia w sposób ciągły wypłukuje wióry z otworu, zapobiega ponownemu wycinaniu wiórów (co powoduje uszkodzenie powierzchni i pękanie wiertła) oraz zapewnia chłodzenie krawędzi skrawającej, gdzie temperatura w przeciwnym razie przyspieszyłaby zużycie narzędzia na głębokości.

Konturowanie wieloosiowe z osią Y i osią B

Zaawansowane centra obróbcze do toczenia i frezowania materiałów hydraulicznych, wyposażone w oś Y (możliwość frezowania poza środkiem), a w niektórych konfiguracjach oś B (przechylna głowica rewolwerowa lub obrotowe wrzeciono dodatkowe). Oś Y umożliwia wykonywanie operacji frezowania i wiercenia poza linią środkową wrzeciona — ma to kluczowe znaczenie w przypadku powierzchni portów, występów, podkładek montażowych i spłaszczeń umieszczonych mimośrodowo na korpusie komponentu. Oś B umożliwia ciągłą zmianę kąta podejścia narzędzia podczas cyklu obróbki, co pozwala na wykonanie przecięć otworów pod kątem złożonym, podcięć i skomplikowanych konturów powierzchni bez konieczności zmiany położenia przedmiotu obrabianego. Te dodatkowe osie znacznie poszerzają zakres geometrii elementów hydraulicznych, które można wykonać w jednym ustawieniu.

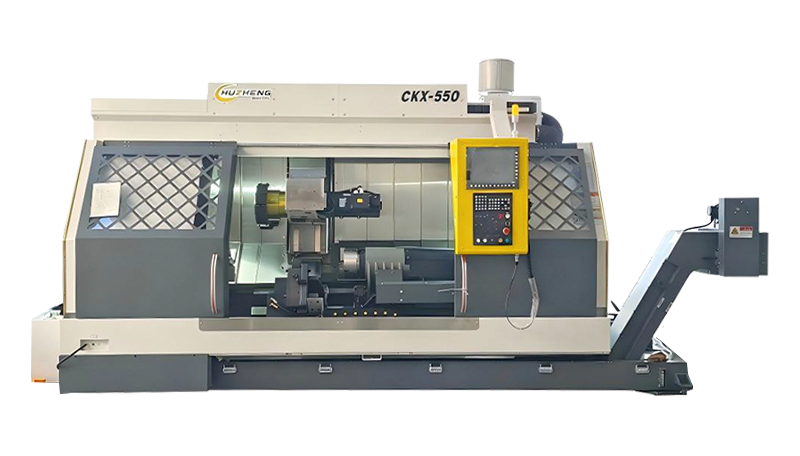

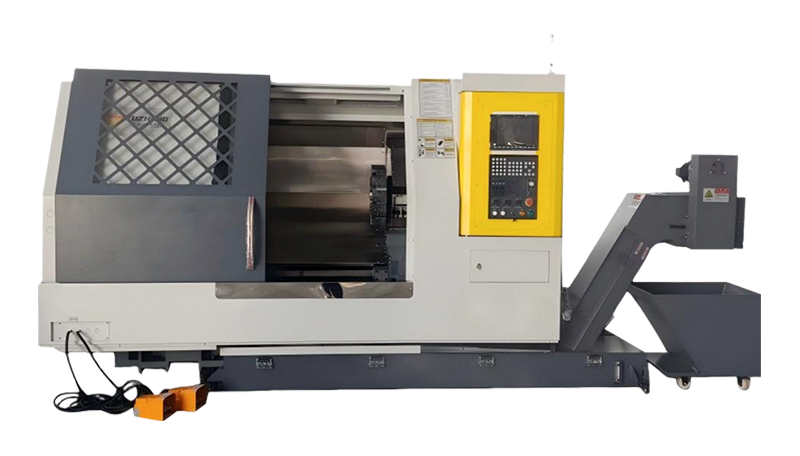

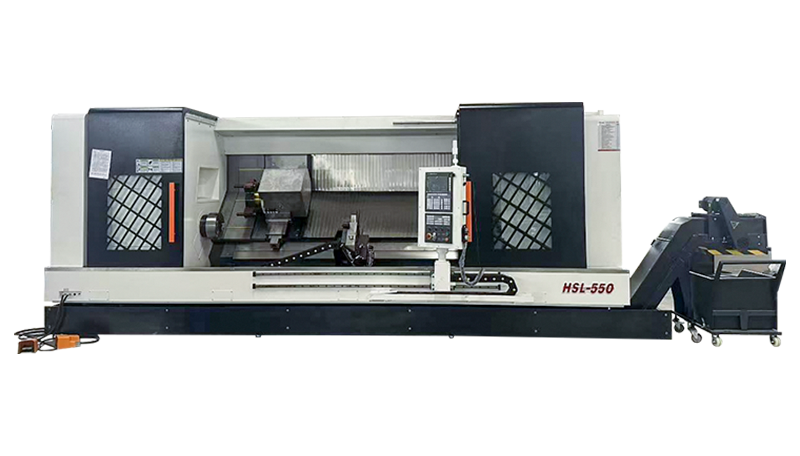

Drugie wrzeciono (wrzeciono pomocnicze) do kompleksowej obróbki

Wiele hydraulicznych centrów obróbczych do obróbki kompozytów zawiera wrzeciono pomocnicze — drugie niezależnie sterowane wrzeciono tokarskie, skierowane w stronę wrzeciona głównego. Po całkowitej obróbce pierwszego końca elementu przez wrzeciono główne i głowicę rewolwerową, wrzeciono pomocnicze chwyta gotowy koniec części, wrzeciono główne zostaje zwolnione, a głowica rewolwerowa ponownie łączy się, aby obrobić drugi koniec elementu. Ta możliwość „zrobienia w jednym” oznacza, że ​​nawet komponenty hydrauliczne wymagające obróbki na obu końcach osiowych – takie jak głowice cylindrów, pokrywy końcowe i korpusy zaworów z kołnierzem – można całkowicie wykończyć bez konieczności ręcznego ponownego mocowania, ręcznej obsługi lub przenoszenia na drugą maszynę.

Dlaczego komponenty hydrauliczne wymagają obróbki kompozytów zamiast metod konwencjonalnych

Złożoność geometryczna i wymagania dotyczące precyzji elementów hydraulicznych stwarzają specyficzne problemy podczas obróbki w konwencjonalnych, oddzielnych procesach — problemy, do rozwiązywania których centra obróbcze kompozytów są w stanie wyjątkowo dobrze się przygotować. Konkretne zrozumienie tych problemów sprawia, że ​​argumenty za obróbką kompozytów są znacznie bardziej przekonujące niż abstrakcyjne argumenty dotyczące wydajności.

Skumulowany błąd pozycji z wielu ustawień

Korpus zaworu hydraulicznego obrobiony w oddzielnych operacjach toczenia i centrum obróbkowego musi zostać ponownie zamocowany co najmniej dwukrotnie — raz na tokarce i raz na VMC. Każde ponowne mocowanie powoduje błąd pozycjonowania: uchwyt lub uchwyt nie utrzymuje części dokładnie w tym samym miejscu i orientacji, co poprzednia konfiguracja. Błędy te kumulują się. Jeśli każde ustawienie wprowadza niepewność położenia wynoszącą ± 0,02 mm, proces z dwoma ustawieniami charakteryzuje się potencjalnym skumulowanym błędem wynoszącym ± 0,04 mm przed zastosowaniem jakichkolwiek tolerancji obróbki. W przypadku otworu szpuli, który musi być koncentryczny z elementami zewnętrznymi z dokładnością do całkowitego bicia wskaźnika wynoszącego 0,01 mm, ten skumulowany błąd nie stanowi ryzyka produkcyjnego — jest to gwarantowany brak mechanizmu. Obróbka kompozytowa eliminuje całkowicie zmianę położenia między ustawieniami, utrzymując wszystkie cechy w odniesieniu do pojedynczego punktu odniesienia ustalonego na początku cyklu obróbki.

Wzrost temperatury i dryf wymiarowy w procesach pracy obejmujących wiele maszyn

Części przemieszczane pomiędzy maszynami przemieszczają się po środowisku warsztatowym, zmieniając temperaturę. Stalowy cylinder hydrauliczny w temperaturze 35°C (ciepły podczas pracy na tokarce) rozszerzy się w stosunku do wymiarów w temperaturze pokojowej. Po ponownym zamocowaniu na VMC w temperaturze 20°C i wywierceniu na wymiar średnica otworu zmierzona na maszynie będzie nieznacznie różnić się od średnicy otworu zmierzonej po całkowitym osiągnięciu przez część temperatury pokojowej. W przypadku otworów hydraulicznych o wąskich tolerancjach ta niestabilność termiczna w procesach pracy z wieloma maszynami jest trwałym źródłem rozrzutu wymiarowego, który wymaga albo powolnych, stabilnych temperaturowo metod produkcji, albo statystycznej kontroli procesu, która akceptuje wyższą niż to konieczne szybkość złomu i poprawek. Centra obróbcze kompozytów ze zintegrowanymi systemami kompensacji termicznej rozwiązują ten problem, utrzymując stałą równowagę termiczną w całym cyklu obróbki.

Czas realizacji, WIP i obsługa uszkodzeń w przetwarzaniu sekwencyjnym

W konwencjonalnym procesie pracy obejmującym wiele maszyn komponenty hydrauliczne ustawiają się w kolejce pomiędzy każdą operacją — czekają, aż tokarka będzie wolna, następnie czekają na centrum obróbcze, a następnie czekają na kontrolę. Ten czas produkcji w toku (WIP) radykalnie wydłuża czas realizacji produkcji, często zamieniając kilka godzin rzeczywistego czasu cięcia w dni lub tygodnie upływającego czasu produkcji. Każde zdarzenie związane z obsługą stwarza również możliwość uszkodzenia powierzchni precyzyjnych otworów, uszkodzenia gwintu lub powstania zadziorów na powierzchniach uszczelniających. Obróbka kompozytów kompresuje cały przepływ pracy w jednym cyklu maszynowym, eliminując kolejki międzyoperacyjne, redukując zapasy WIP i radykalnie skracając czas, jaki upłynął od surowca do gotowego elementu hydraulicznego.

Specyfikacje techniczne mające znaczenie w obróbce podzespołów hydraulicznych

Podczas oceny specjalistycznego centrum obróbczego do toczenia i frezowania materiałów hydraulicznych, kilka specyfikacji technicznych bezpośrednio określa, czy maszyna spełni wymagania geometryczne, dotyczące wykończenia powierzchni i produktywności związane z produkcją elementów hydraulicznych. Nie są to ogólne specyfikacje obrabiarek — odzwierciedlają one specyficzne wymagania dotyczące geometrii części hydraulicznych.

Systemy kompensacji termicznej

Przemieszczenie termiczne — zmiana wymiarów w konstrukcji maszyny spowodowana ciepłem wytwarzanym podczas skrawania, obrotu wrzeciona i pracy układu hydraulicznego — jest jednym z najważniejszych źródeł błędów wymiarowych w obróbce precyzyjnej. W hydraulicznych centrach obróbczych do toczenia i frezowania materiałów kompozytowych przeznaczonych do wykonywania otworów o wąskich tolerancjach należy systematycznie uwzględniać skutki termiczne. Wiodący konstruktorzy maszyn stosują kombinację symetrycznych konstrukcji kolumn i łoża (więc wzrost temperatury jest przewidywalny geometrycznie, a nie losowy), czujniki temperatury w krytycznych punktach konstrukcyjnych, które zasilają algorytm kompensacji w czasie rzeczywistym w sterowniku CNC, oraz wymuszone chłodzenie łożysk głównego i wrzeciona pomocniczego, obudów nakrętek śrub kulowych i prowadnic liniowych. Bez skutecznej kompensacji termicznej typowy jest dryft wymiarowy wynoszący 5–15 µm na godzinę pracy — wystarczający, aby wypchnąć precyzyjny otwór szpuli poza tolerancję podczas długiej serii produkcyjnej.

Elementy hydrauliczne najlepiej nadające się do obróbki tokarsko-frezarskiej kompozytów

Chociaż prawie każdy obrotowy lub pryzmatyczny element hydrauliczny w pewnym stopniu korzysta z obróbki kompozytów, niektóre rodziny komponentów reprezentują zastosowania o najwyższej wartości, w których najlepiej widoczne są zalety produktywności i jakości specjalistycznego hydraulicznie centrum tokarsko-frezarskiego.

Beczki cylindrów hydraulicznych

Tuleje cylindrów są kwintesencją zastosowania w obróbce kompozytów. Profil zewnętrzny — toczona średnica zewnętrzna, kołnierze i występy portów — musi być koncentryczny z otworem wewnętrznym, aby zapewnić jednolitą grubość ścianki i integralność strukturalną pod ciśnieniem roboczym. Sam otwór wymaga wykończenia Ra 0,4 µm lub lepszego (często później honowanego do Ra 0,1–0,2 µm), dokładnej cylindryczności na całej długości otworu oraz prawidłowego umiejscowienia i rozmiaru otworów przelotowych. Kształty gwintów na obu końcach i obróbka zewnętrznych portów to standardowe funkcje. Wszystkie te operacje są wykonywane w jednym ustawieniu na hydraulicznym centrum tokarsko-frezarskim, przy czym drugi koniec jest zakończony wrzecionem pomocniczym, tworząc w pełni wykończony cylinder gotowy do końcowego honowania bez jakiejkolwiek pośredniej obsługi lub ponownego mocowania.

Korpusy zaworów i obudowy szpul

Korpusy zaworów sterujących kierunkiem zawierają wiele otworów suwakowych, kanałów przelotowych, kanałów pilotowych, kanałów spustowych i zewnętrznych powierzchni przyłączy — wszystkie te elementy muszą być precyzyjnie zwymiarowane i umieszczone względem siebie, aby zapewnić prawidłowe działanie zaworu i zerowy wyciek wewnętrzny przy ciśnieniu znamionowym. Tolerancja średnicy otworu szpuli wynosi zazwyczaj H6 lub H7 (kilka mikronów powyżej nominalnej), z cylindrycznością kontrolowaną do 3–5 µm i wykończeniem powierzchni do Ra 0,2–0,4 µm. Specjalnie zaprojektowane hydraulicznie centrum obróbcze kompozytów wytwarza te otwory z bryły na wrzecionie tokarskim, a następnie indeksuje oś C w celu wywiercenia i frezowania wszystkich otworów poprzecznych, powierzchni portów, kanałów prowadzących i oznaczeń identyfikacyjnych w tym samym ustawieniu — zapewniając, że każdy kanał przecina zamierzony otwór dokładnie pod określonym położeniem i kątem.

Obudowy pomp hydraulicznych i silników

Obudowy pomp tłokowych i silników wymagają precyzyjnych otworów w powierzchni roboczej bloku cylindrów, powierzchniach uszczelniających płyty przyłączeniowej, otworach łożysk wału i elementach montażowych płytki rozrządu. Współosiowość otworu łożyska wału względem otworu bloku cylindrów jest krytyczna — niewspółosiowość powoduje nierówne obciążenie tłoka, zwiększone tarcie i przedwczesne zużycie. W hydraulicznym centrum tokarsko-frezarskim otwór łożyska i otwór bloku cylindrów są obrabiane w tym samym punkcie odniesienia wrzeciona, dzięki czemu koncentryczność jest funkcją precyzji wrzeciona maszyny, a nie stosem tolerancji dwóch oddzielnych ustawień. Frezowanie otworów portów w kształcie nerki, otworów rozrządu, kanałów drenażowych i wzorów śrub montażowych jest zakończone za pomocą oprzyrządowania napędzanego w tym samym cyklu.

Bloki kolektorów i elementy układów scalonych

Hydrauliczne bloki przyłączeniowe — prostokątne lub cylindryczne korpusy zawierające wiele wnęk zaworowych, kanałów łączących i otworów przelotowych — stanowią jedno z najbardziej złożonych wyzwań związanych z obróbką wielooperacyjną w hydraulice. Gdy kolektor ma postać obrotową lub prawie obrotową (rozdzielacze cylindryczne, okrągłe rozdzielacze), centrum tokarsko-frezarskie przeznaczone do zastosowań hydraulicznych zapewnia znaczne korzyści w porównaniu z konwencjonalnym 5-osiowym centrum obróbczym, wykorzystując obrotowe wrzeciono tokarskie do wydajnej obróbki zgrubnej i wykańczającej cechy średnicy zewnętrznej, zanim narzędzia na żywo ukończą wnękę portu i sieć kanałów. W przypadku bardziej pryzmatycznych kolektorów niektóre konfiguracje centrów obróbczych do kompozytów obejmują głowicę rewolwerową z osią B lub dodatkowe wrzeciono frezarskie, które zbliża się do części z wielu kierunków, wykonując pełną sieć portów bez zmiany położenia przedmiotu obrabianego.

Systemy narzędziowe i uchwyty robocze do obróbki części hydraulicznych

Wydajność hydraulicznego centrum obróbczego do toczenia i frezowania kompozytów jest tak dobre, jak zastosowane w nim narzędzia i systemy mocowania. W przypadku obróbki elementów hydraulicznych wybór narzędzi wynika z połączenia wymagań dotyczących wysokiej precyzji, trudnych materiałów i potrzeby zapewnienia niezawodności procesu w długich seriach produkcyjnych.

Wytaczadła i oprawki antywibracyjne

Wytaczanie wewnętrzne otworów szpul hydraulicznych i cylindrów przy dużych stosunkach głębokości do średnicy stwarza wymagające środowisko dla wydajności wytaczaków. Długie, smukłe wytaczadła są podatne na drgania — drgania samowzbudne, które powodują charakterystyczne ząbkowane wykończenie powierzchni, a nie gładką powierzchnię otworu wymaganą do uszczelnienia hydraulicznego. W hydraulicznych centrach obróbczych do obróbki kompozytów stosuje się wytaczadła z chwytem węglika wolframu (które mają trzykrotnie większą sztywność od stali) do otworów o głębokości do około 6 × średnicy. W przypadku głębszych otworów wytaczaki z aktywnym tłumieniem drgań i dostrojonymi tłumikami masy w chwycie — wykorzystujące masę bezwładnościową tłumioną lepko, która pochłania energię drgań przy częstotliwości drgań narzędzia — umożliwiają dokładne wytaczanie przy stosunku L/D wynoszącym 10:1 lub większym bez drgań.

Systemy precyzyjnych uchwytów i uchwytów zaciskowych

Dokładność mocowania bezpośrednio określa koncentryczność otworu i bicie. W przypadku obróbki elementów hydraulicznych, uchwyty hydrauliczne lub pneumatyczne z hartowanymi, precyzyjnymi szczękami szlifowanymi do określonej średnicy elementu są standardem w głównym wrzecionie hydraulicznych maszyn kompozytowych. Szlifowanie szczęk (szlifowanie szczęk uchwytu na miejscu, gdy są one zaciśnięte w uchwycie przy roboczym ciśnieniu mocowania) eliminuje nieodłączne bicie standardowych szczęk uchwytu — zmniejszając całkowite bicie wskaźnikowe trzymanych przedmiotów do 0,005 mm lub mniej. W przypadku mniejszych elementów, takich jak szpule, preferowane są uchwyty zaciskowe z biciem 0,003 mm lub większym, zapewniające doskonałą dokładność chwytania i koncentryczność w porównaniu z uchwytami szczękowymi przy tych mniejszych średnicach.

Oprawki narzędziowe na żywo i systemy głowic rewolwerowych VDI/BMT

Dokładność napędzanych narzędzi używanych do wiercenia otworów poprzecznych i frezowania otworów w elementach hydraulicznych zależy w dużej mierze od interfejsu głowicy rewolwerowej i jakości oprawki narzędzia napędzanego. Nowoczesne hydrauliczne centra obróbcze do obróbki kompozytów wykorzystują interfejsy mocowania narzędzi VDI (Verein Deutscher Ingenieure) lub BMT (Base Mount Turret). Oprawki napędzane typu BMT zapewniają większą sztywność i mniejsze bicie w porównaniu z odpowiednikami VDI, ponieważ kołnierz uchwytu narzędziowego jest osadzony bezpośrednio na powierzchni czołowej głowicy rewolwerowej, a nie w stożkowym otworze — to znacząca zaleta podczas wiercenia precyzyjnych otworów poprzecznych w twardej stali zaworowej za pomocą wierteł z węglików spiekanych o małej średnicy, gdzie bicie wiertła bezpośrednio powoduje błąd położenia otworu i pękanie wiertła.

Funkcje sterowania CNC niezbędne w programach komponentów hydraulicznych

Sterownik CNC w hydraulicznym centrum obróbczym do toczenia i frezowania kompozytów musi obsługiwać poziom złożoności programowania znacznie wykraczający poza standardową dwuosiową tokarkę CNC. Interpolacja wieloosiowa, synchronizacja wrzeciona pomocniczego i procedury pomiarów w trakcie procesu to standardowe wymagania programów części hydraulicznych.

• Jednoczesna interpolacja wieloosiowa: Możliwość jednoczesnej interpolacji osi X, Z, Y, C i B w pojedynczym bloku obróbczym umożliwia obróbkę złożonych geometrii portów, wierceń pod złożonym kątem i powierzchni konturowych w ramach jednej ciągłej ścieżki narzędzia, a nie sekwencji przybliżonych ruchów liniowych. Możliwość ta jest niezbędna w przypadku przecięć portów pod złożonym kątem w korpusach zaworów, gdzie kanały portów muszą spotykać się pod określonymi kątami w wielu płaszczyznach.
• Przenoszenie części i synchronizacja wrzeciona pomocniczego: Podczas przenoszenia przedmiotu obrabianego z wrzeciona głównego na wrzeciono pomocnicze sterownik musi dokładnie zsynchronizować prędkość i położenie wrzeciona przed uchwyceniem, a następnie skoordynować zwolnienie głównego uchwytu z połączeniem uchwytu pomocniczego, aby uniknąć upuszczenia lub zniekształcenia przedmiotu obrabianego. Nowoczesne sterowniki CNC wykonują ten transfer automatycznie na podstawie zaprogramowanej sekwencji kodu G, utrzymując prędkość wrzeciona i wyrównanie fazowe z dokładnością do ułamków stopnia podczas transferu.
• Pomiary w trakcie procesu i sterowanie adaptacyjne: Wiele hydraulicznych centrów obróbczych do kompozytów jest wyposażonych w systemy sondowania dotykowego, które mierzą krytyczne średnice otworów, bicie i pozycje elementów pomiędzy operacjami obróbki w ramach tego samego cyklu programu. Sterownik CNC porównuje zmierzone wymiary z wartościami nominalnymi i automatycznie dostosowuje przesunięcia narzędzi, aby skompensować zużycie narzędzia lub dryft termiczny — utrzymując średnice otworów w granicach tolerancji w długich seriach produkcyjnych bez interwencji operatora lub sortowania po obróbce.
• Wykonanie kompensacji termicznej: System CNC odczytuje sygnały wejściowe z czujników temperatury z punktów monitorowania konstrukcji i stosuje korekty położenia osi na poziomie sterowania — zwykle aktualizowane co kilka minut — w celu wyeliminowania wymiarowych skutków wzrostu temperatury maszyny. W przypadku tolerancji otworu hydraulicznego w zakresie ±0,005 mm ta aktywna kompensacja może oznaczać różnicę pomiędzy wydajnym, stabilnym procesem a procesem, który wymaga ciągłej ręcznej regulacji, aby utrzymać się w granicach tolerancji.
• Programowanie konwersacyjne dla funkcji hydraulicznych: Niektórzy konstruktorzy maszyn oferują specyficzne dla aplikacji moduły programowania konwersacyjnego dla cech komponentów hydraulicznych — cykle wykańczania otworu szpuli, wzory wiercenia otworów poprzecznych, cykle frezowania gwintu portu — które umożliwiają operatorom definiowanie parametrów funkcji (średnica, głębokość, pozycja, kształt gwintu) w zwykłych menu konwersacyjnych, zamiast wpisywać surowy kod G. Moduły te znacznie redukują czas programowania i błędy programowania w przypadku standardowych rodzin części hydraulicznych.

Ocena i wybór hydraulicznego centrum obróbczego tokarsko-frezarskiego

Inwestycja w hydrauliczne centrum obróbcze do toczenia i frezowania materiałów kompozytowych wiąże się ze znacznym zaangażowaniem kapitałowym. Właściwy wybór wymaga wyjścia poza specyfikacje zawarte w broszurach i przejścia do zdyscyplinowanego procesu oceny, który dopasowuje możliwości maszyny do wymagań produkcyjnych.

Najpierw zdefiniuj zakres komponentów

Zanim zwrócisz się do konstruktorów maszyn, dokładnie scharakteryzuj rodziny elementów hydraulicznych, które zamierzasz obrabiać: maksymalną i minimalną średnicę otworu, maksymalną długość i masę części, stosunki L/D krytycznych otworów, złożoność kątową wzorów otworów, specyfikacje materiałów (żeliwo sferoidalne, stal węglowa, stal stopowa, stal nierdzewna), wymagania dotyczące wykończenia powierzchni otworów uszczelniających i wielkości produkcji. Dane te definiują niezbywalną minimalną specyfikację dla każdego kluczowego parametru maszyny — rozmiaru otworu wrzeciona, przemieszczenia osi Y, prędkości napędzanego narzędzia, ciśnienia chłodziwa — i zapobiegają zakupowi maszyny, która w rzeczywistości nie jest w stanie przetworzyć zamierzonego zakresu komponentów.

Poproś o test cięcia rzeczywistych części

Jedynym niezawodnym sposobem sprawdzenia, czy określone centrum obróbcze do kompozytów przeznaczone do zastosowań hydraulicznych spełni wymagania dotyczące tolerancji w produkcji, jest przeprowadzenie testu skrawania przy użyciu rzeczywistego materiału i geometrii komponentu na obrabiarce kandydata. Renomowani konstruktorzy maszyn ułatwią testy cięcia w swoich centrach demonstracyjnych. Przynieś własne narzędzia skrawające i płytki, jeśli masz ustalone preferencje dotyczące narzędzi, lub pozwól konstruktorowi maszyny wybrać narzędzia — ale sam zmierz każdy krytyczny wymiar za pomocą skalibrowanego sprzętu pomiarowego po cyklu testowym. Skoncentruj się szczególnie na walcowości otworu na całej głębokości, koncentryczności otworu względem zewnętrznych elementów odniesienia, dokładności położenia otworu poprzecznego i wykończeniu powierzchni na średnicach otworów szpuli.

Oceń doświadczenie budowniczego w branży hydraulicznej

Nie wszyscy konstruktorzy maszyn tokarsko-frezarskich mają równoważne doświadczenie w obróbce elementów hydraulicznych. Szukaj w szczególności konstruktorów, którzy mogą zapewnić referencyjne instalacje dla klientów w zakresie produkcji podzespołów hydraulicznych, inżynierów ds. zastosowań, którzy rozumieją specyficzne wymagania dotyczące tolerancji i wykończenia powierzchni hydraulicznych interfejsów uszczelniających, oraz infrastruktury wsparcia posprzedażowego, która jest w stanie szybko reagować na problemy procesowe. Wsparcie w zakresie zastosowań — pomoc w opracowaniu optymalnej strategii oprzyrządowania, parametrów skrawania i struktury programu dla konkretnych części hydraulicznych — jest często tak samo cenne jak sama maszyna w osiąganiu szybkiego przejścia do stabilnej produkcji.

Całkowity koszt posiadania przekraczający cenę zakupu

Cena zakupu hydraulicznego centrum obróbczego do toczenia i frezowania materiałów kompozytowych to tylko jeden ze składników całkowitego kosztu posiadania. Uwzględnij inwestycje w oprzyrządowanie do wstępnej konfiguracji narzędzi, przenośniki wiórów i systemy filtracji chłodziwa dopasowane do obrabianych materiałów, czas programowania potrzebny do opracowania i sprawdzenia programów pierwszego uruchomienia dla każdej rodziny części, koszty konserwacji zapobiegawczej i części zamiennych oraz wartość produktywności wynikającą ze skróconego czasu przezbrajania, zmniejszonych WIP i wyeliminowanej obsługi między maszynami. Po uwzględnieniu tych czynników ekonomiczny argument przemawiający za dobrze określonym centrum obróbczym materiałów kompozytowych w porównaniu z konwencjonalnym przepływem pracy obejmującym wiele maszyn jest zazwyczaj przekonujący – szczególnie w przypadku dowolnego elementu hydraulicznego wymagającego więcej niż dwóch oddzielnych konfiguracji na konwencjonalnym sprzęcie.

Specjalnie zaprojektowane dla układu hydraulicznego centrum obróbcze do toczenia i frezowania kompozytów stanowi zasadniczą zmianę w sposobie produkcji wymagających komponentów hydraulicznych — kompresuje procesy pracy wielu maszyn w cykle pojedynczego przezbrajania, eliminując skumulowane błędy pozycjonowania oraz umożliwiając wykończenie powierzchni i precyzję wymiarową, jakiej wymagają wysokociśnieniowe układy hydrauliczne. Dla każdego producenta produkującego komponenty hydrauliczne na dużą skalę z zachowaniem wąskich wymagań dotyczących tolerancji, obrabiarki tej klasy nie są luksusowym ulepszeniem, ale praktyczną koniecznością konkurowania pod względem jakości, czasu realizacji i kosztów na rynku, który w dalszym ciągu wymaga lepszej wydajności każdego elementu obwodu hydraulicznego.
