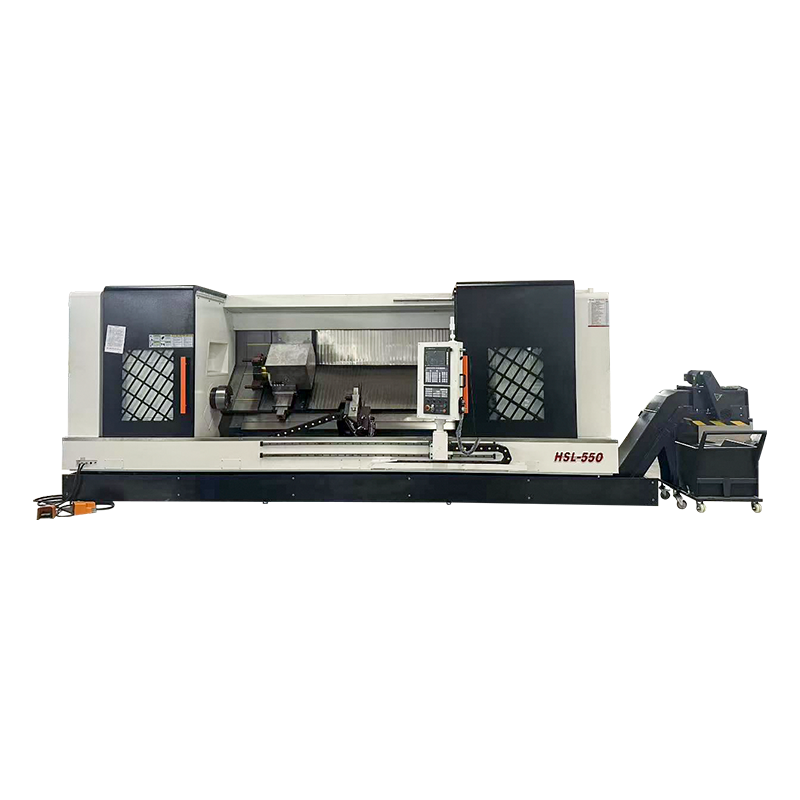

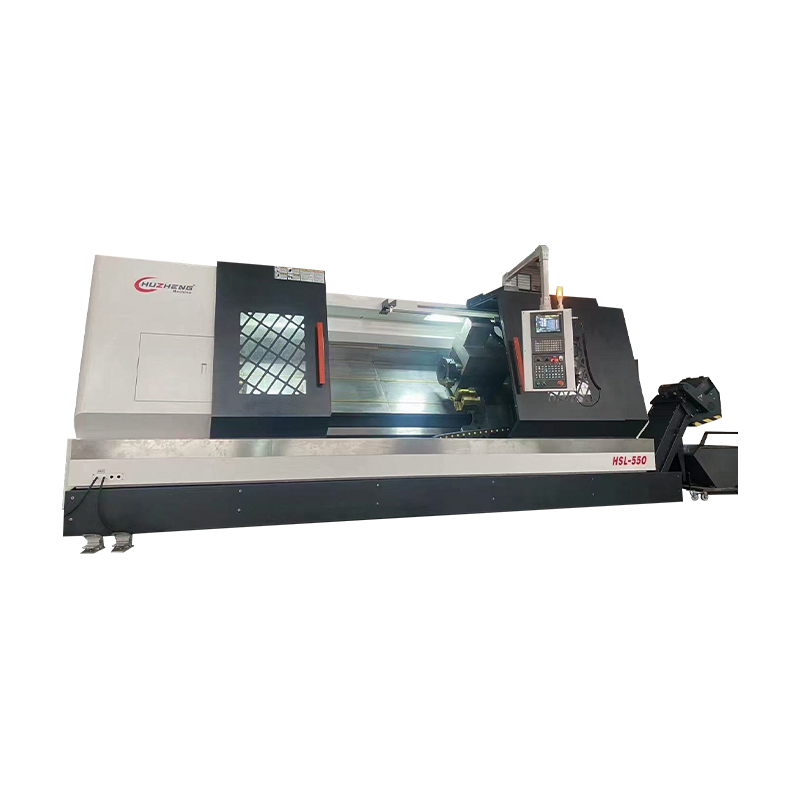

Seria HSL – Wytrzymała tokarko-frezarka z dwoma wrzecionami

Co naprawdę oznacza „wytrzymały” w cięciu CNC

W prawdziwych warsztatach „wytrzymałość” nie polega na wadze broszury, a bardziej na tym, czy maszyna utrzyma geometrię przy obciążeniu wiórami. Praktyczna zasada: sztywność objawia się jako stabilne obciążenie wrzeciona, spójne wykończenie powierzchni i powtarzalne wymiary przy tych samych parametrach skrawania. Jeśli części zaczną dryfować po kilku godzinach, czynnikiem ograniczającym jest zwykle struktura, podparcie prowadnicy lub zachowanie termiczne, a nie ścieżka narzędzia.

Wskaźniki sztywności, które kupujący mogą zweryfikować

• Wytnij ten sam element na początku i na końcu zmiany; porównać dryft wielkości (struktura termiczna).
• Słuchaj, czy zaczyna się drganie, gdy podawanie wzrasta — wczesne drgania często wskazują na słabą sztywność pętli.
• Sprawdź znaki odwrócenia osi na prostych ścianach – tutaj pojawiają się strojenie luzu/serwomechanika i wstępne obciążenie prowadnicy.
• Zmierz płaskość po ciężkim nawierzchni; odzysk strukturalny jest tak samo ważny jak moc wrzeciona.

Z naszej strony ściśle kontrolujemy jakość od odlewu do montażu, ponieważ obietnica „wytrzymałości” jest realna tylko wtedy, gdy cały łańcuch sztywności jest spójny.

Moc wrzeciona a moment obrotowy: skąd bierze się wydajność skrawania

Wielu kupujących porównuje tylko szczytowe kW Wytrzymała obrabiarka CNC do cięcia , ale ciężkie cięcie zależy od moment obrotowy przy faktycznie używanych obrotach . Zgrubna obróbka stali przy niskich i średnich obrotach wymaga momentu obrotowego; szybkie wykańczanie wymaga mocy i równowagi. Jeśli wykonujesz duże frezy czołowe lub głębokie rowki, poproś o krzywą momentu obrotowego lub przynajmniej znamionowy zakres momentu obrotowego.

Szybkie wskazówki dotyczące dopasowania

Prowadnice i szlifowanie: dlaczego „płynny ruch” wpływa na dokładność

Stabilność cięcia zależy od jakości ruchu. Nawet przy dobrych serwomechanizmach prostota prowadnicy, spójność napięcia wstępnego i geometria styku wpływają na wibracje i błąd konturu. Właśnie dlatego urządzenia takie jak szlifierki do płaszczyzn i prowadnice mają znaczenie: umożliwiają ściślejszą kontrolę powierzchni styku ślizgowo-tocznego, gdzie liczy się dokładność.

Typowe objawy i na co zwykle wskazują

• Faliste wykończenie na płasko: rezonans, nierówne tarcie lub niewystarczające tłumienie.
• Wybrzuszenia narożników w konturowaniu: ograniczenia przyspieszenia, błąd serwomechanizmu lub poślizg.
• Różnice w rozmiarach pomiędzy osiami: niedopasowanie geometrii prowadnicy lub problemy z wyrównaniem śruby kulowej.
• Znaki okresowe: błąd skoku śruby pociągowej, efekty rozdzielczości enkodera lub bicie mechaniczne.

Na naszej linii produkcyjnej szlifujemy i montujemy w tej samej pętli jakości, dzięki czemu płynność ruchu pozostaje stała na różnych maszynach.

Kompozyt tokarsko-frezarski: skąd bierze się prawdziwa wydajność

Kompozyt tokarsko-frezarski to nie tylko „więcej funkcji”. Wydajność wynika z ograniczenia konieczności ponownego mocowania i przenoszenia punktów odniesienia. Za każdym razem, gdy przenosisz część do drugiego ustawienia, zwiększasz błąd układania, czas obsługi i ryzyko złomu. W przypadku przetwarzania kompozytowego celem jest jedno mocowanie, kompletna obróbka — szczególnie cenne w przypadku części z tolerancjami współosiowości, koncentryczności i położenia.

Kiedy obróbka kompozytów jest najcenniejsza

• Części wymagające ścisłej koncentryczności pomiędzy toczonymi elementami zewnętrznymi/ID i frezowanymi.
• Komponenty z otworami pod kątem lub rowkami wpustowymi, które muszą odnosić się do punktu odniesienia obrotu.
• Zadania o dużym zróżnicowaniu, w których czas konfiguracji dominuje nad czasem cięcia.
• Części o cienkich ściankach, które odkształcają się po zwolnieniu i ponownym zaciśnięciu.

Inwestujemy wszystkie zasoby badawczo-rozwojowe w technologię kompozytową, ponieważ szybkość iteracji ma znaczenie: szybsze aktualizacje przekładają się na rzeczywiste oszczędności czasu cyklu w Twojej hali produkcyjnej.

Strategia Workholding: ukryty czynnik kosztowy

Wiele problemów związanych z „wydajnością” to tak naprawdę problemy z mocowaniem roboczym. Jeśli część porusza się pod obciążeniem, zmniejszysz posuw, dodasz przejścia sprężyny lub zaakceptujesz złom — żadna z tych rzeczy nie jest widoczna w specyfikacji maszyny. A Wytrzymała obrabiarka CNC do cięcia działa najlepiej, gdy sztywność pętli uchwytu odpowiada sztywności pętli maszyny.

Praktyczne kontrole, zanim zrzucisz winę na maszynę

1. Oznacz część i uchwyt, wykonaj przejście zgrubne, a następnie sprawdź wszelkie przesunięcia na znakach kontrolnych.
2. Zmierzyć odkształcenie części po zwolnieniu zacisku; odkształcenie wskazuje na problemy ze strategią mocowania.
3. Zmniejsz zwisy i zwiększ punkty podparcia; sztywność silnie wzrasta wraz z dźwignią.
4. Sprawdź obszar styku szczęki z uchwytem; małe obszary kontaktowe koncentrują naprężenia i poślizg.

Jeśli udostępniasz typowe rysunki części i docelowe tolerancje, zazwyczaj polecam koncepcje mocowania, które sprawiają, że ciężkie cięcie jest przewidywalne, a nie „kruche”.

Zarządzanie temperaturą: dlaczego dokładność zmienia się w połowie zmiany

Zachowanie termiczne jest jednym z najczęściej pomijanych czynników podczas obróbki ciężkiej. Ciepło pochodzi z łożysk wrzeciona, silników, energii skrawania, temperatury chłodziwa i zmian otoczenia. Rezultatem jest powolna zmiana geometrii. Liczy się nie „brak ciepła”, ale przewidywalne, kompensowalne ciepło .

O co powinni pytać kupujący

• Czas nagrzewania w celu ustabilizowania kluczowych wymiarów przy typowych obrotach/obciążeniu.
• Układ chłodzenia (wrzeciono, silniki, śruby kulowe) i kontrola temperatury płynu chłodzącego.
• Możliwość kompensacji termicznej w systemie CNC (jeśli dotyczy).
• Powtarzalność po przejściach z biegu jałowego do cięcia (powszechne w warsztatach pracy).
