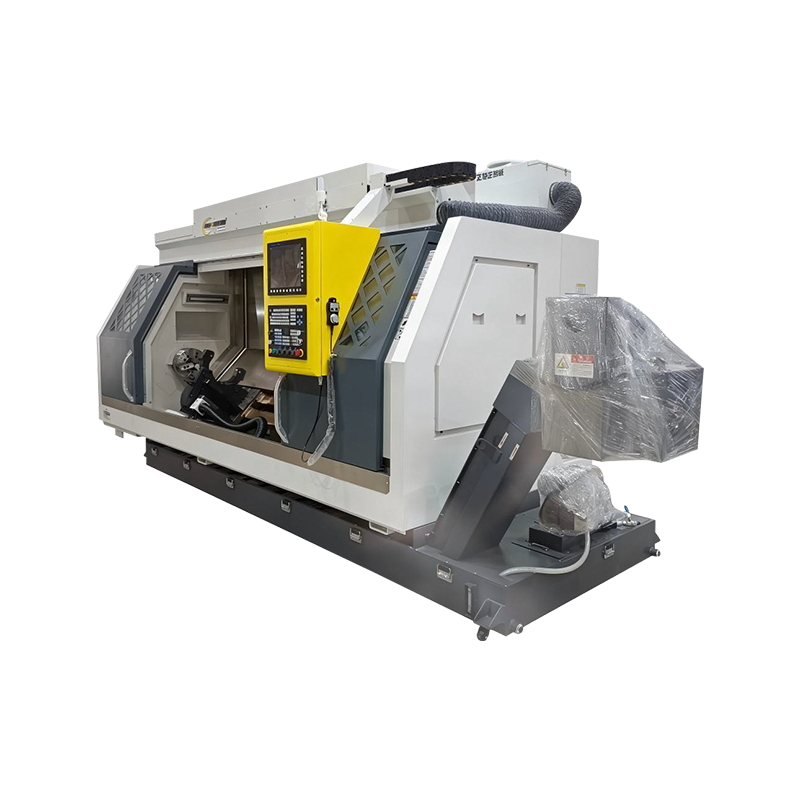

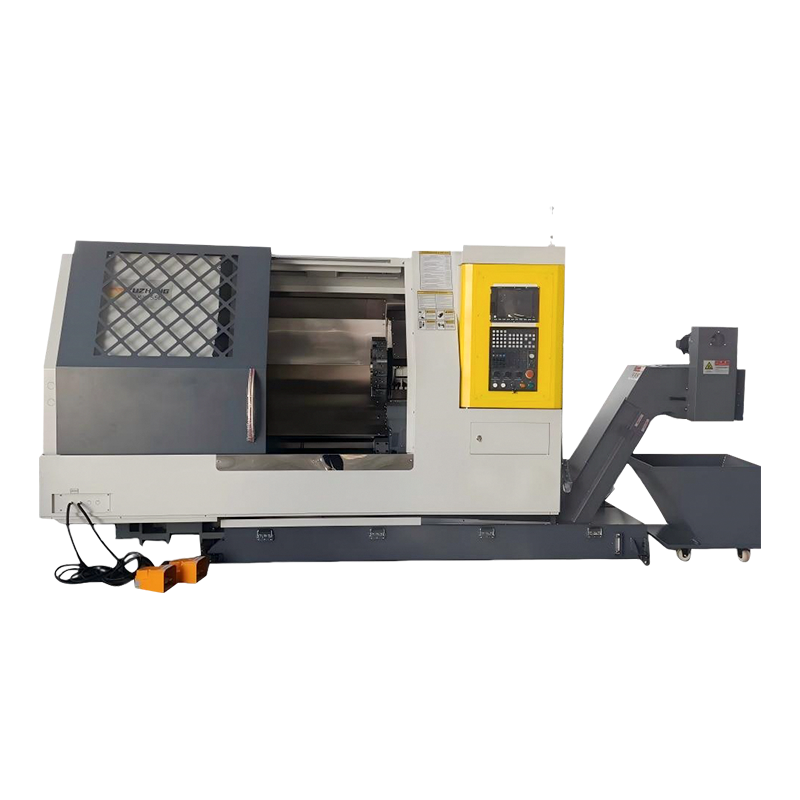

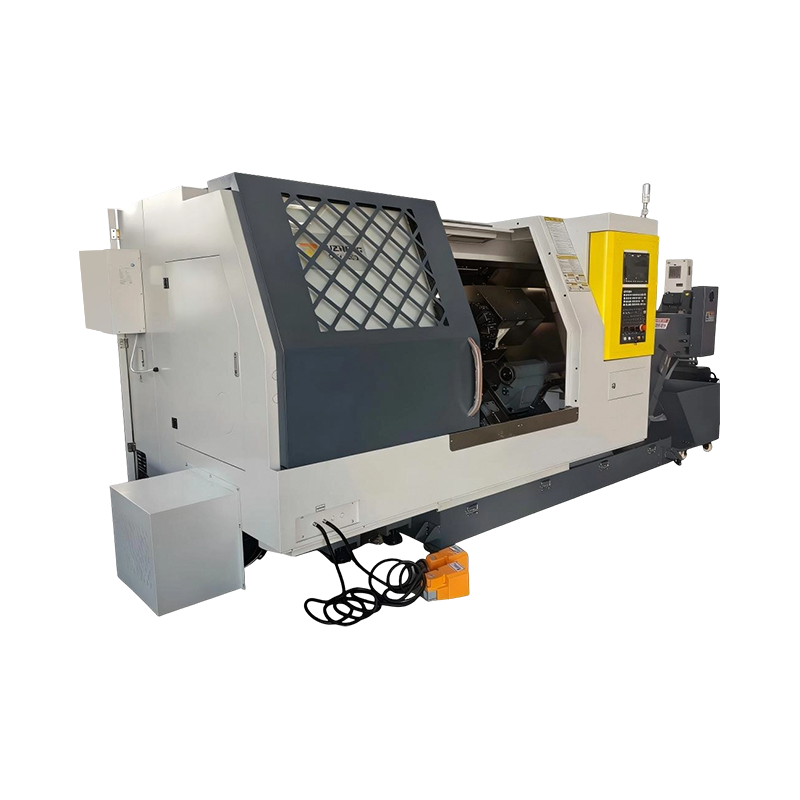

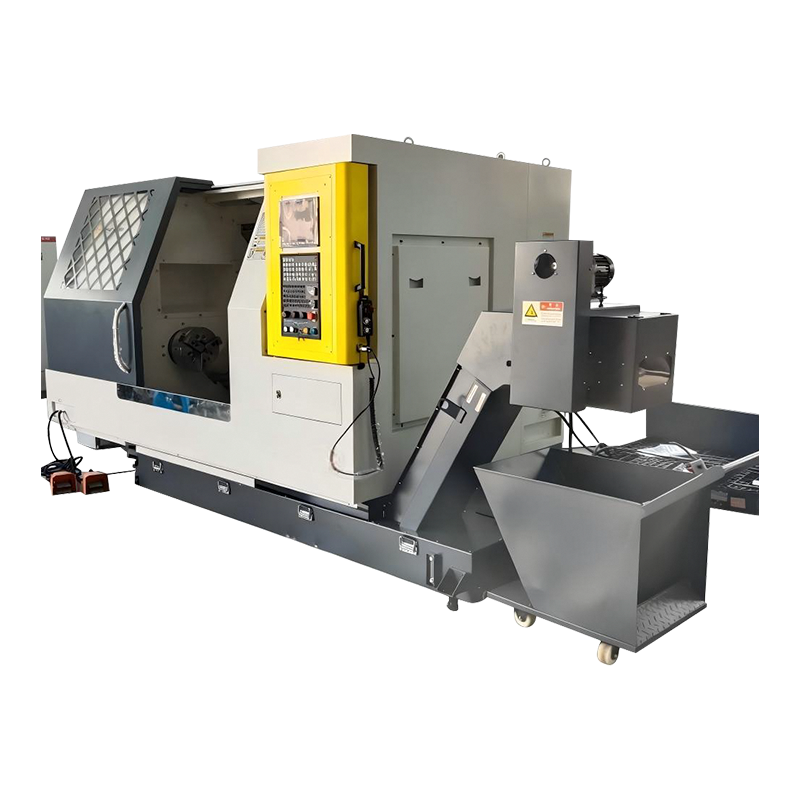

Seria CKD – model standardowy z podwójnym wrzecionem tokarko-frezarka

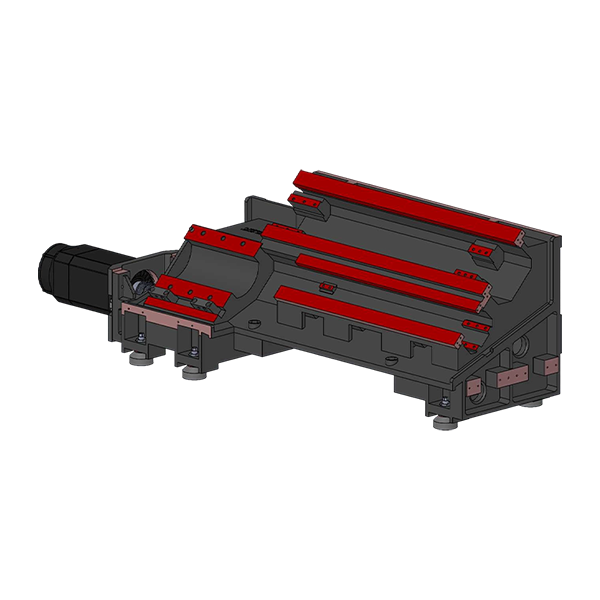

Wprowadzenie do bazy

Przyjmuje solidną konstrukcję podstawową o wysokiej sztywności i wysokiej twardości.
Zarówno oś Z, jak i oś W mają konstrukcję z twardą szyną. Podstawa wyposażona jest w gęstą i wzmocnioną konstrukcję żebrową, która utrzymuje optymalną sztywność podstawy i skośnego łoża. Skutecznie zwiększa to nośność przedmiotu obrabianego i dynamiczną dokładność poziomą przedmiotu obrabianego.

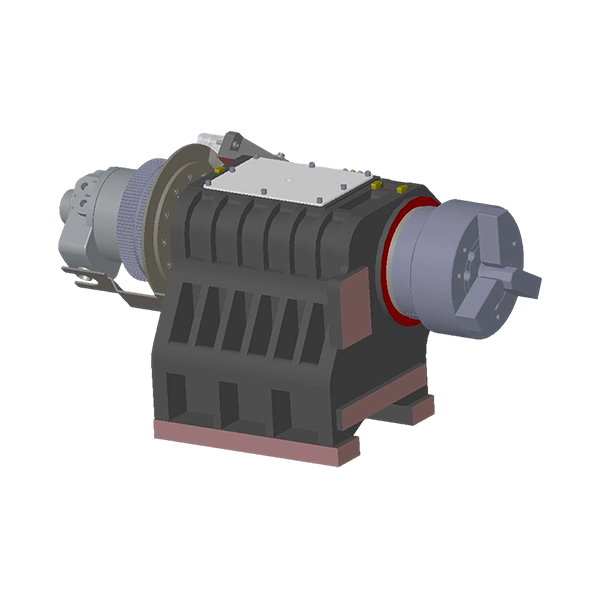

Głowica wrzeciona/wartość momentu obrotowego

Wrzeciono mechaniczne o wysokiej wydajności
Wrzeciennik ma zintegrowaną, zamkniętą konstrukcję, która znacznie zwiększa sztywność konstrukcji. Taka konstrukcja skutecznie zapobiega wpływowi rezonansu i zmian termicznych, poprawiając w ten sposób sztywność i stabilność operacji cięcia.

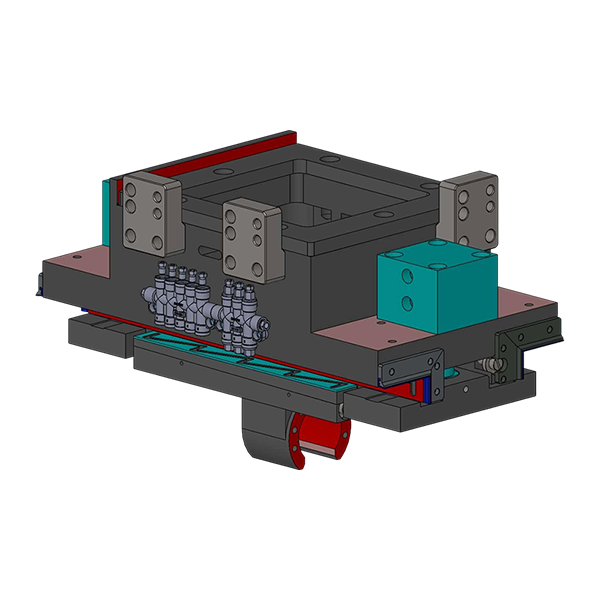

Siodło

·W osi Y zastosowano podwójnie utwardzany układ prowadnic, który zwiększa efektywną rozpiętość i zapewnia optymalną sztywność przy posuwie skrawania.
·Podstawa ma bardzo duży przekrój poprzeczny, co zwiększa efektywne wsparcie i stabilność, gdy oś przesuwu siodełka porusza się w lewo i w prawo.
·Podstawa wyposażona jest w urządzenie do regulacji dokładności statycznej, które skutecznie poprawia ugięcie siodełka i odkształcenie skrętne osi XZ spowodowane dużą rozpiętością hartowanej prowadnicy, zapewniając optymalną prostoliniowość ruchu interpolowanego osi Y.

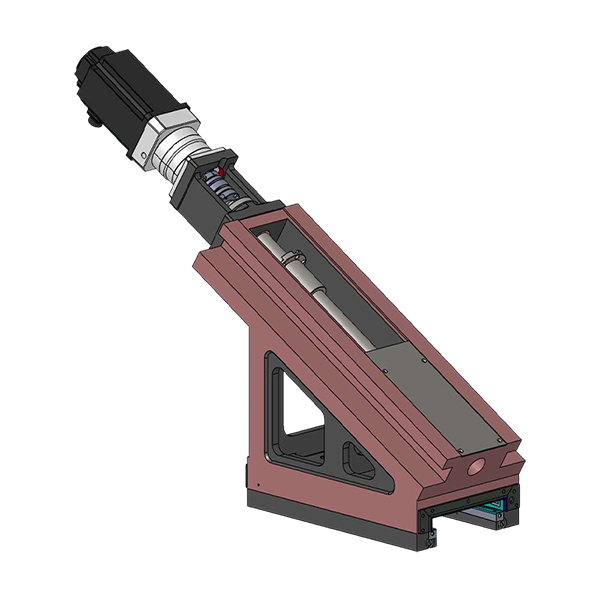

Kompensacja dla osi Y

·W osi X zastosowano konfigurację z podwójną twardą szyną, która zwiększa efektywną rozpiętość i zapewnia optymalną sztywność przy posuwie skrawania.
·Trójkątna podstawa przesuwna charakteryzuje się wyjątkowo dużą rozpiętością przekroju poprzecznego, co zwiększa efektywne podparcie i stabilność, gdy oś przesuwania siodełka porusza się w górę i w dół.
·Urządzenie do regulacji dokładności statycznej siodełka skutecznie poprawia odkształcenie skrętne górnej podstawy przesuwnej w kierunku osiowym XY spowodowane dużą rozpiętością twardej szyny, zapewniając optymalną prostoliniowość ruchu dla skompensowanej osi Y.

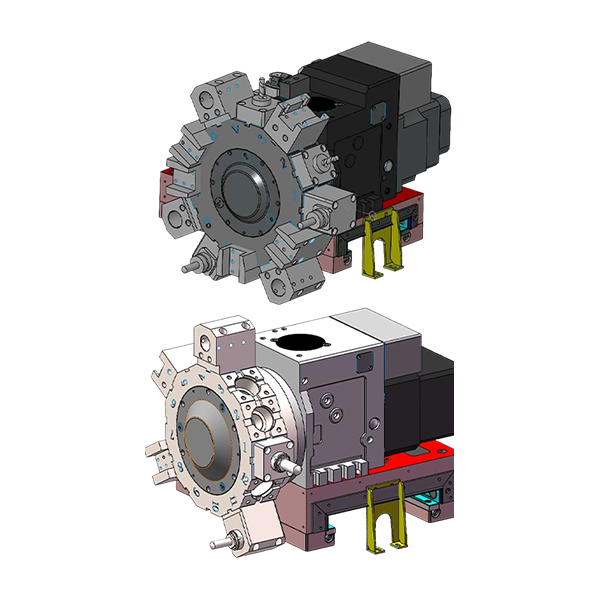

Wieża Mocy

CKD550
· Konstrukcja szynowa o dużej rozpiętości górnej prowadnicy zwiększa sztywność cięcia i znacznie poprawia stabilność.
·Obrotem wieży steruje serwosilnik, co umożliwia szybki i niezawodny dobór narzędzia. Zastosowano w nim głowicę rewolwerową BMT55 o konstrukcji 12-stacyjnej, która poprawia wydajność frezowania przy dużych obciążeniach obrabiarki z interpolacją osi Y.
CKD750
· Konstrukcja szynowa o dużej rozpiętości górnej prowadnicy zwiększa sztywność cięcia i znacznie poprawia stabilność.
·Obrotem wieży steruje serwosilnik, co umożliwia szybki i niezawodny dobór narzędzia. Zastosowano w nim głowicę rewolwerową BMT65 o konstrukcji 12-stacyjnej, która poprawia wydajność frezowania przy dużych obciążeniach obrabiarki z interpolacją osi Y.

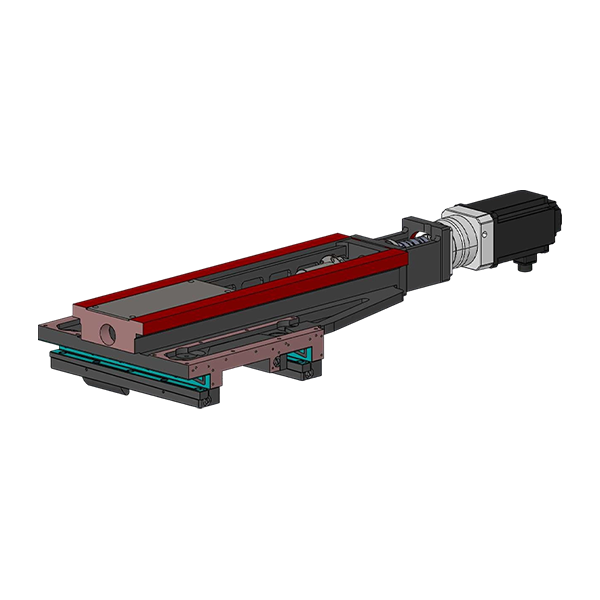

Konik

W osi W zastosowano podwójnie utwardzany układ prowadnic, który zwiększa efektywną rozpiętość i zapewnia optymalną sztywność posuwu.

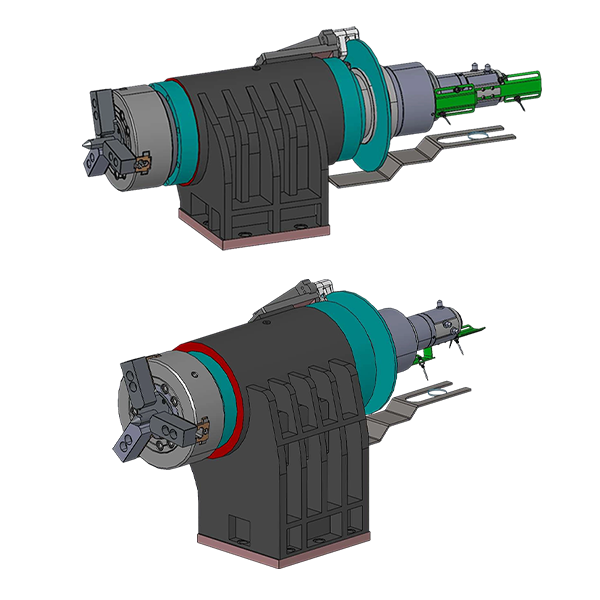

Wrzeciono elektryczne

CKD550
·Wrzeciono pomocnicze osi W jest wrzecionem elektrycznym o mocy 235Nm, skutecznie poprawiającym synchroniczny obrót wrzeciona głównego i pomocniczego, zapewniając optymalną sztywność posuwu.
·Uchwyt A2-6 (10 cali), zacisk trójszczękowy i podwójny napęd hydrauliczny sworznia wypychacza, wygodny w przypadku detali wymagających części typu wypychacza.

CKD750
·Wrzeciono pomocnicze osi W jest wrzecionem elektrycznym o momencie obrotowym 350Nm, skutecznie poprawiającym synchroniczny obrót wrzeciona głównego i pomocniczego, zapewniając optymalną sztywność posuwu.
·Uchwyt A2-8 (12 cali), zacisk trójszczękowy i podwójny napęd hydrauliczny sworznia wypychacza, wygodny w przypadku detali wymagających części typu wypychacza.

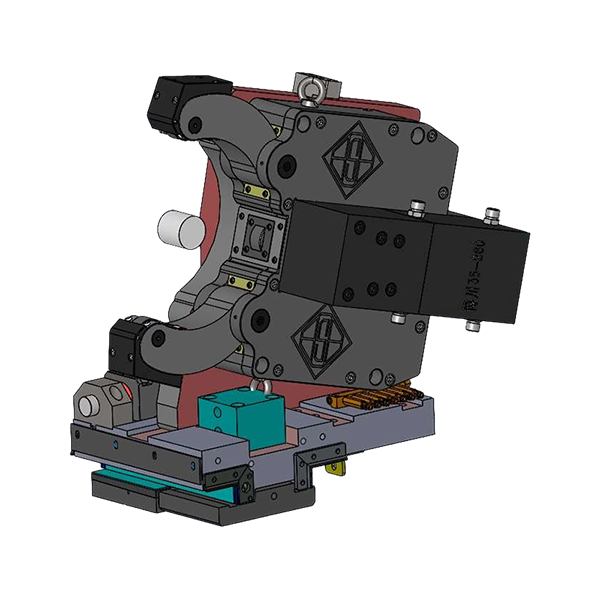

Środkowy odpoczynek

Podpórka środkowa osi W podąża za siodełkiem osi Z, co skutecznie poprawia synchroniczny obrót detali na wrzecionie głównym i pomocniczym.
