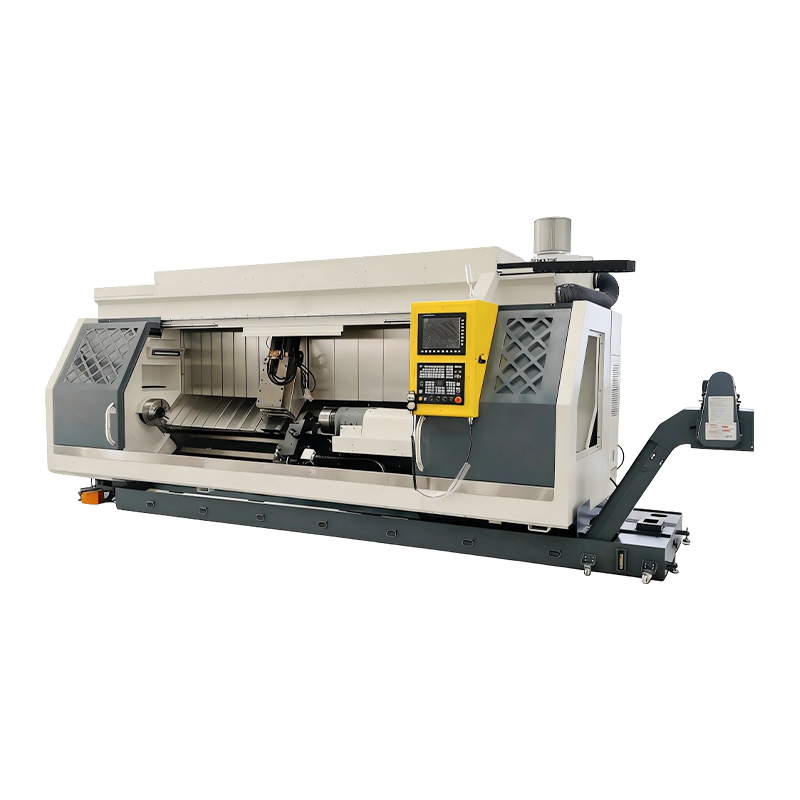

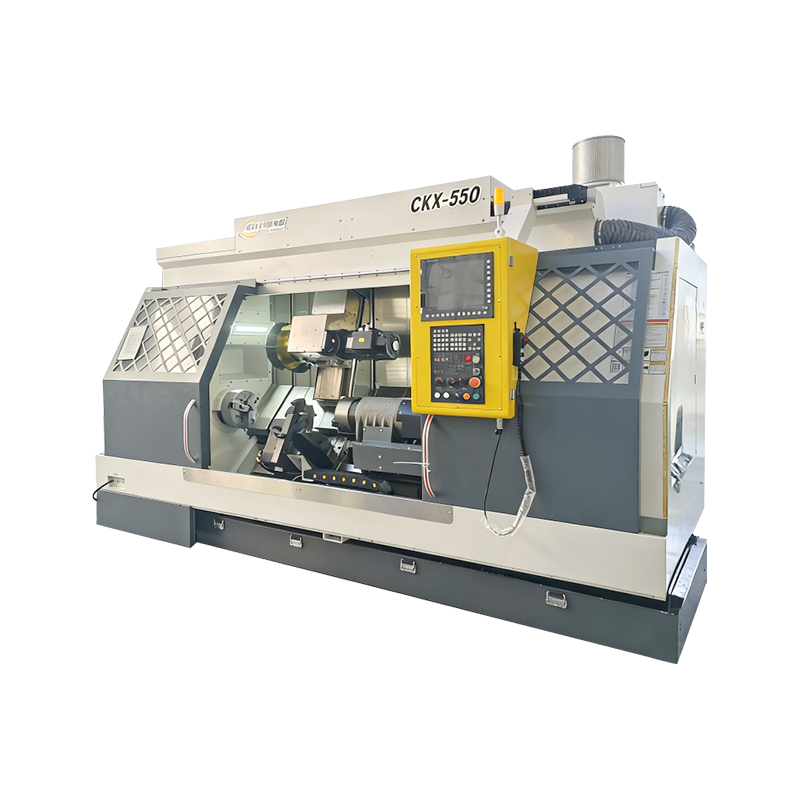

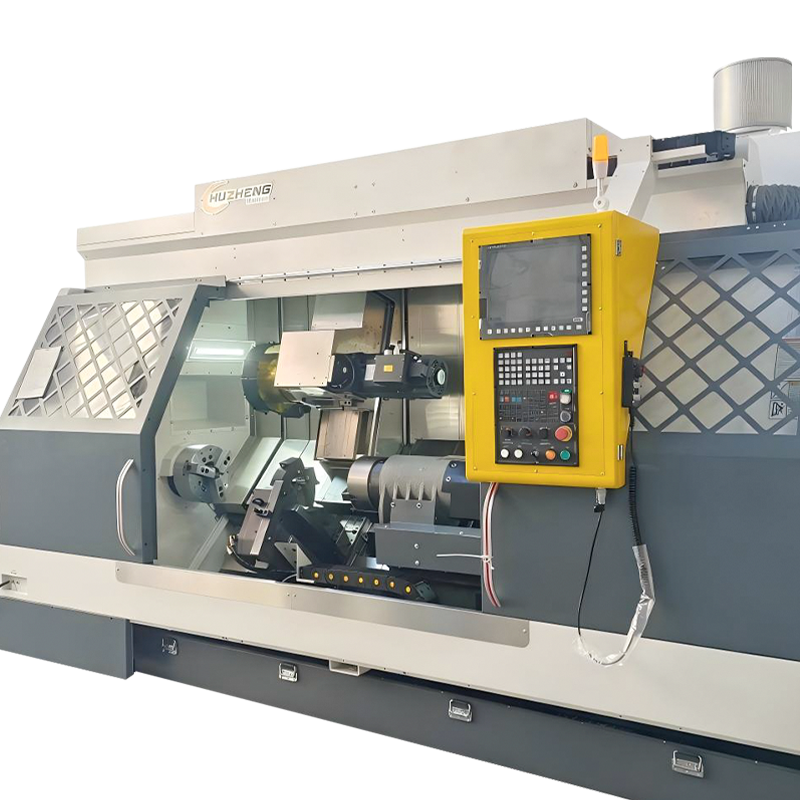

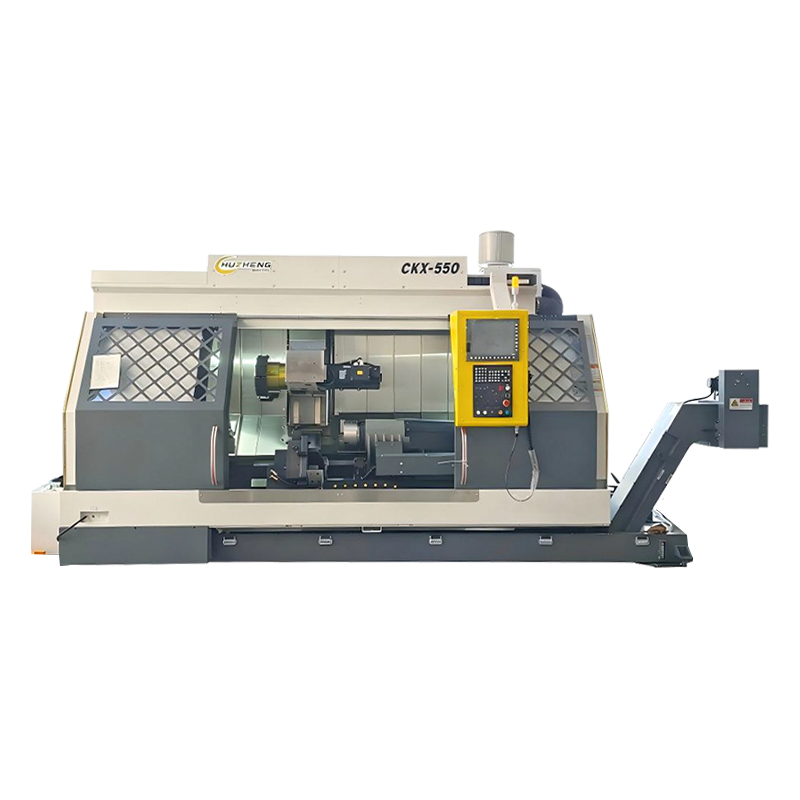

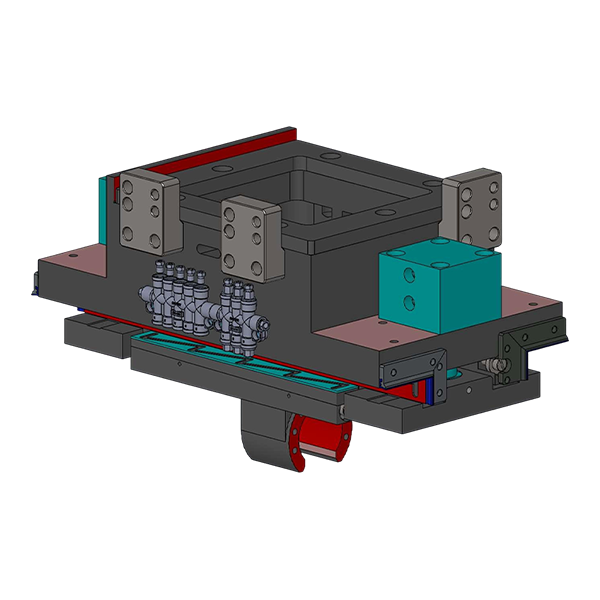

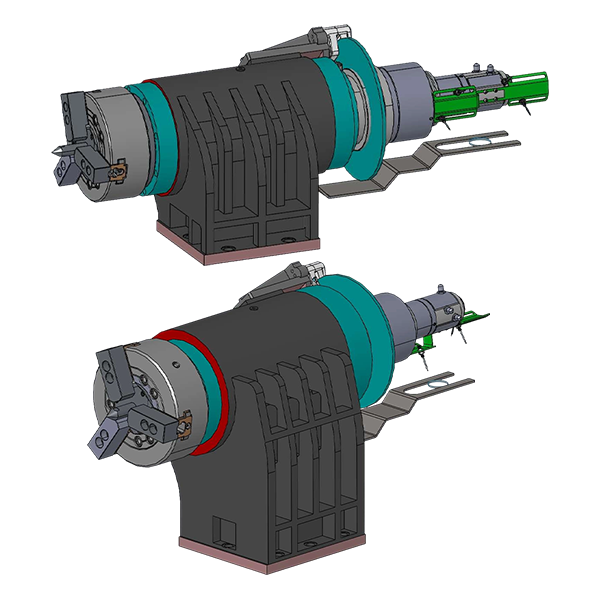

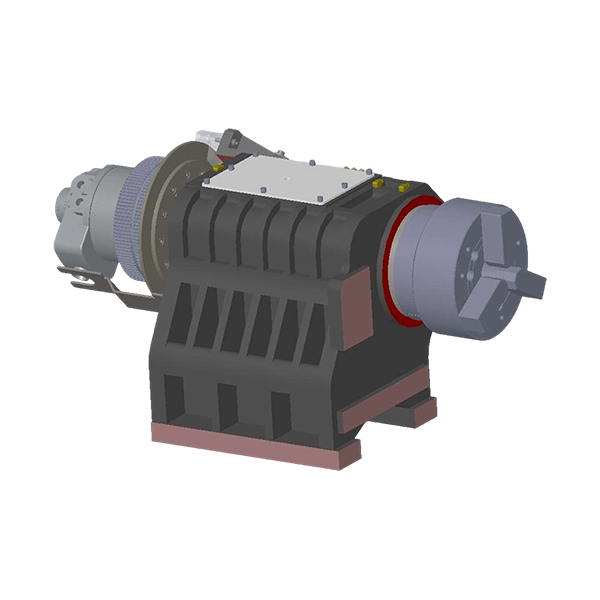

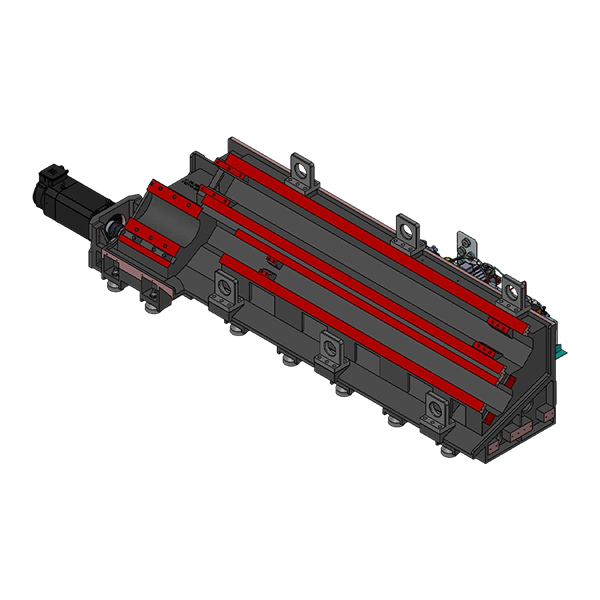

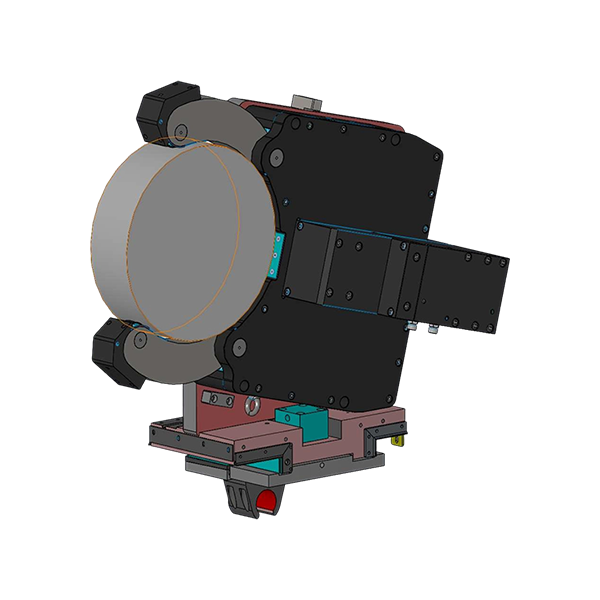

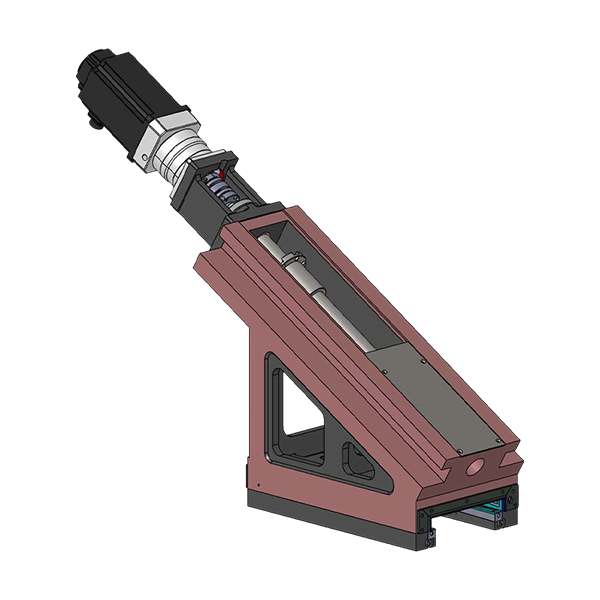

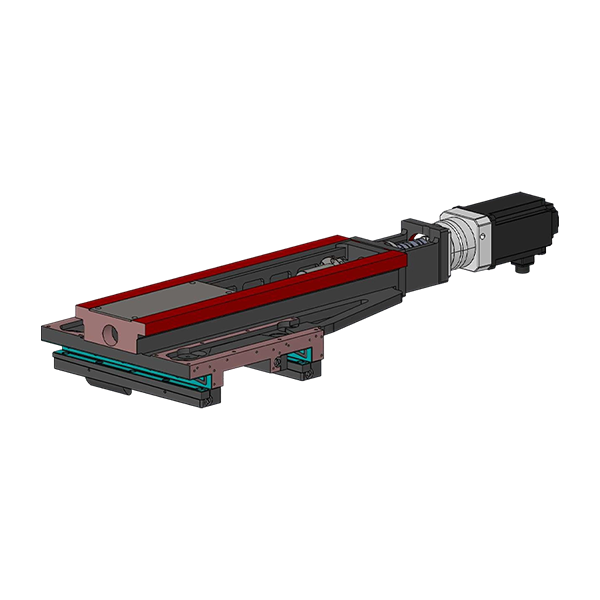

Seria CKX — konfigurowalna tokarko-frezarka z dwoma wrzecionami

Kiedy kompozyt tokarsko-frezarski faktycznie pokonuje „tokarkę”

A wydajna obróbka tokarsko-frezarska obrabiarka kompozytowa pokazuje swoją zaletę, gdy część wymaga wielu konwersji punktów odniesienia (toczenie, frezowanie, wiercenie, gwintowanie, elementy niecentryczne, otwory pod kątem), a łańcuch tolerancji jest napięty. Jeśli przenosisz część między maszynami, każde ponowne zamocowanie powoduje zwiększenie błędu oraz „ukryty koszt” czasu konfiguracji i kontroli w trakcie procesu.

• Części o współosiowych elementach pryzmatycznych: jedno zaciśnięcie lepiej zachowuje koncentryczność i prawdziwą pozycję.
• Średnie partie z częstymi zmianami: mniej uchwytów i mniej przesunięć skraca czas nieobróbki.
• Części o wysokiej wartości: ryzyko złomowania spada, gdy proces jest skonsolidowany i monitorowany w jednym systemie sterowania.

W naszej własnej linii badania i rozwój oraz doskonalenie procesów skupiają się na jednej rzeczy — technologii kompozytów tokarsko-frezarskich — dzięki czemu prędkość iteracji pozostaje wysoka, a platforma staje się bardziej dojrzałe i charakteryzujące się mniejszą awaryjnością z biegiem czasu.

Strategia układu odniesienia: jak chronić koncentryczność i prawdziwą pozycję

W przypadku kompozytu tokarsko-frezarskiego największy wzrost dokładności często wynika z planowania punktu odniesienia, a nie z podążania za specyfikacjami na poziomie mikronów. Celem jest utrzymanie odniesienia powierzchni funkcjonalnych do stabilnego punktu odniesienia we wszystkich operacjach.

Praktyczne zasady ograniczające kumulację tolerancji

• Najpierw obróć główną średnicę ustalającą i powierzchnię czołową, a następnie wyfrezuj elementy odnoszące się do tych powierzchni.
• Użyj sondowania, aby „zamknąć pętlę” po obróbce zgrubnej, przed wykończeniem krytycznych wzorów.
• Unikaj ponownego zaciskania, jeśli nie jest to konieczne; w razie potrzeby ponownie ustal punkt odniesienia, używając sondy wbudowanej w wrzeciono i dedykowanych funkcji lokalizujących.
• Utrzymuj ścieżki narzędzi zgodne z GD&T: wykończ powierzchnie wpływające na tolerancję jako ostatnie, aby zminimalizować skutki deformacji.

Częstym błędem kupujących jest „kupowanie specyfikacji” przy jednoczesnym ignorowaniu dyscypliny dotyczącej danych. W prawdziwej produkcji ciągłość układu odniesienia w jednym ustawieniu jest zwykle większą dźwignią.

Oś B a frezowanie stałe: co zyskujesz, co musisz kontrolować

Dodanie osi B (lub równoważnej możliwości frezowania wieloosiowego) rozszerza zakres funkcji — powierzchnie kątowe, otwory złożone, frezowanie swobodne — bez dodatkowych ustawień. Kompromis polega na tym, że ważniejsza jest kalibracja i dyscyplina procesu.

Jeśli Twoje części są w większości frezowane 2,5D na toczonym materiale, być może nie będziesz potrzebować pełnej obróbki wieloosiowej. Jeśli jednak tak się stanie, upewnij się, że konstruktor ma sprawdzoną metodę kalibracji i obsługuje procedury weryfikacji – w tym przypadku producent skupiony na badaniach i rozwoju może ułatwić korzystanie z urządzenia.

Kontrola wiórów: ukryty wyznacznik czasu sprawności w obróbce kompozytów

Podczas skrawania kompozytu tokarsko-frezarskiego powstają mieszane rodzaje wiórów: długie wióry tokarskie, łamane wióry frezarskie i żylaste wióry wiertnicze. Odprowadzanie wiórów nie jest kwestią kosmetyczną — wpływa na wykończenie powierzchni, trwałość narzędzia, alarmy obciążenia wrzeciona, a nawet zużycie osi w przypadku recyrkulacji wiórów.

Co uwzględnić w procesie

• Do toczenia używaj geometrii łamacza wióra; nie „wymuszaj” łamania wiórów poprzez nadmierne podawanie, jeśli szkodzi to wykończeniu.
• Operacje sekwencyjne, aby ciężkie toczenie nie zakrywało delikatnych elementów frezowania pod wiórami.
• Chłodziwo pod wysokim ciśnieniem jest najbardziej przydatne w przypadku głębokiego wiercenia, przecinania i materiałów gumowatych.
• Uważaj na upakowanie wiórów wokół wrzeciona pomocniczego/obszar mocowania dodatkowego; jest to częste źródło nieoczekiwanych przestojów.

Oceniając maszyny, zapytaj o projekt odprowadzania wiórów i łatwość serwisowania. W prawdziwych sklepach stabilność wiórów często równa się stabilności produkcji .

Zachowanie termiczne: dlaczego zdarza się „dzień dobry, popołudnie złe”.

Maszyny kompozytowe skupiają więcej źródeł ciepła w jednej obudowie: wrzeciono główne, wrzeciono frezarskie, serwa, śruby kulowe, a często także drugie wrzeciono. Wraz ze zmianą temperatury zmieniają się również punkty środkowe narzędzia i wzrost wrzeciona – szczególnie zauważalne w przypadku długich części lub głębokich otworów.

Taktyki stosowane w hali produkcyjnej w celu ustabilizowania dokładności

• Rozgrzej się, stosując reprezentatywne prędkości wrzeciona i ruch osi, a nie tylko bieg jałowy.
• Zakończ krytyczne średnice/otwory po osiągnięciu przez maszynę stabilnego stanu termicznego.
• Użyj sondowania, aby skompensować: zmierz element odniesienia i popraw przesunięcia przed końcowymi przejściami.
• Jeśli tolerancja jest wąska, należy ujednolicić temperaturę płynu chłodzącego i podczas wykańczania trzymać drzwi obudowy zamknięte.

Praktyczny wniosek na wynos: powtarzalność wynika ze spójności termicznej więcej niż jednorazowe sprawdzenie geometrii.

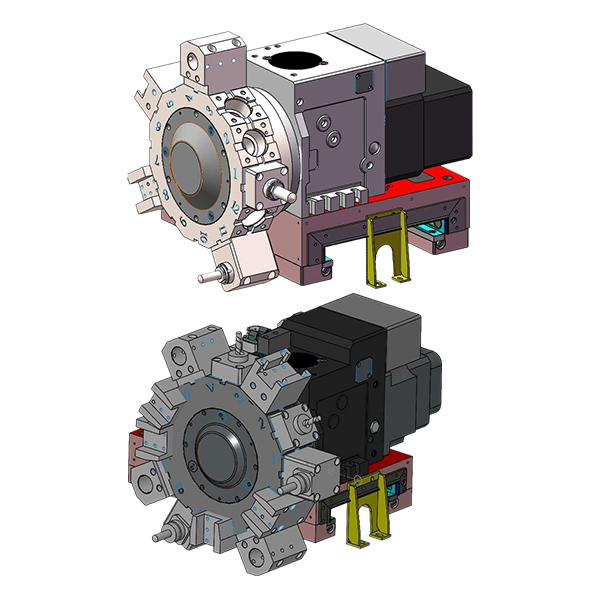

Zarządzanie narzędziami: jak zapobiegać kolizjom i skracać czas bez obróbki

Ponieważ systemy narzędzi tokarskich i frezarskich mają tę samą przestrzeń roboczą, zarządzanie narzędziami jest zarówno dźwignią produktywności, jak i wymogiem bezpieczeństwa. Kolizje często wynikają z przeoczonych zmian długości narzędzia, źle ustawionych przesunięć punktu zerowego lub mieszanych konwencji współrzędnych pomiędzy cyklami toczenia i frezowania.

Kontrole procesów warte standaryzacji

• Utrzymuj A wydajna obróbka tokarsko-frezarska obrabiarka kompozytowa biblioteka ze zweryfikowanymi długościami pomiarowymi i limitami wysunięcia; zablokuj zmiany za uprawnieniami.
• Jeśli to możliwe, należy stosować pomiary w maszynie za pomocą przyrządu do wstępnego ustawiania narzędzi, aby wcześnie wykryć dryft przesunięć.
• Standaryzuj bezpieczne płaszczyzny do operacji toczenia i frezowania; unikaj „niestandardowych bezpiecznych samolotów” na programistę.
• Wprowadzenie protokołu pracy na sucho dla nowych programów: zmniejszony posuw, pojedynczy blok i skupienie kontroli kolizji w pobliżu uchwytu/szczęk.

Dlatego też części zamienne i wsparcie techniczne są dedykowane dla jednego typu maszyny: szybka reakcja ma największe znaczenie, gdy próbujesz chronić czas pracy.

Wybory dotyczące uchwytów roboczych, które decydują lub psują obróbkę kompozytów

W przypadku kompozytów tokarsko-frezarskich uchwyt i szczęki nie tylko trzymają – wyznaczają punkt odniesienia, wpływają na okrągłość i określają, czy operacje przenoszenia są stabilne. Nadmierne zaciskanie może zdeformować cienkościenne części; niedostateczne dociśnięcie powoduje mikropoślizg, który pogarsza wykończenie powierzchni i dokładność pozycjonowania.

Typowe scenariusze i najlepsze praktyki

• Cienkie rurki/pierścienie: stosować szczęki miękkie nawiercane przy tej samej sile mocowania co w produkcji; zakończyć krytyczne identyfikatory po ustabilizowaniu się stresu.
• Długie wały: stosować konik/podporę lub rozwiązania stałe; przed zwiększeniem prędkości nadaj priorytet kontroli wibracji.
• Przenieś na wrzeciono pomocnicze: dodaj element ustalający (pilot/ramię), tak aby drugi uchwyt odnosił się do znanej powierzchni.
• Frezowanie z wysokim momentem obrotowym na toczonym materiale: sprawdź ząbkowanie szczęk i wzór styku; słaby kontakt jest cichym źródłem rozmów.

Jeśli chcesz uzyskać szybką ocenę: najpierw popraw trzymanie, a następnie dostosuj parametry — zmiany w sposobie trzymania mogą przynieść rezultaty natychmiastowa poprawa plonów .
