Wyjaśnienie dwuwrzecionowego centrum obróbkowego: jak to działa, najważniejsze zalety i na co zwrócić uwagę przy zakupie

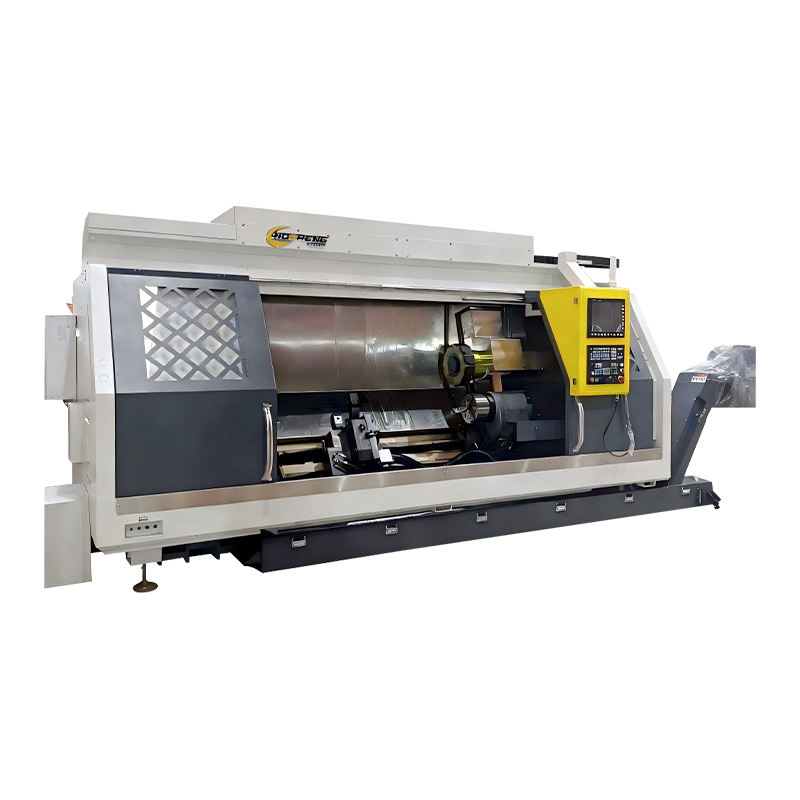

Co to jest dwuwrzecionowe centrum obróbcze?

Dwuwrzecionowe centrum obróbcze to obrabiarka CNC wyposażona w dwa niezależne wrzeciona, które mogą pracować jednocześnie lub sekwencyjnie na tym samym przedmiocie lub na dwóch oddzielnych przedmiotach jednocześnie. W przeciwieństwie do konwencjonalnego jednowrzecionowego centrum obróbczego, w którym jedno wrzeciono wykonuje wszystkie operacje skrawania, podczas gdy przedmiot obrabiany pozostaje w jednym położeniu, dwuwrzecionowe centrum obróbcze zasadniczo zmienia równanie wydajności, umożliwiając równoległe cięcie, ładowanie i wymianę narzędzi, a nie sekwencyjne. Rezultatem jest radykalne skrócenie czasu wolnego od cięcia i odpowiedni wzrost liczby gotowych części produkowanych na zmianę.

Nazywana również dwuwrzecionowym centrum obróbczym, dwuwrzecionowym centrum obróbczym CNC lub dwuwrzecionową maszyną CNC, w zależności od producenta i konfiguracji, ta klasa obrabiarek staje się coraz bardziej kluczowa w precyzyjnej produkcji na dużą skalę w branży motoryzacyjnej, lotniczej, urządzeń medycznych i elektroniki użytkowej. Możliwość jednoczesnej obróbki dwóch części — lub wykonywania obróbki zgrubnej na jednym wrzecionie i wykańczania na drugim — bez podwajania powierzchni maszyny lub liczby pracowników operatora dwuwrzecionowe centra obróbcze jedna z najbardziej atrakcyjnych inwestycji w produktywność dostępnych obecnie dla producentów precyzyjnych.

Jak działa dwuwrzecionowe centrum obróbcze

Zasada działania dwuwrzecionowego centrum obróbkowego różni się w zależności od konkretnej konfiguracji, ale podstawowa koncepcja jest taka sama we wszystkich konstrukcjach: dwa wrzeciona mają wspólną konstrukcję maszyny, zachowując jednocześnie niezależne sterowanie ruchem, możliwość wymiany narzędzi i interfejsy do obsługi przedmiotu obrabianego. Ta niezależność umożliwia obu wrzecionom jednoczesne wykonywanie użytecznej pracy, w przeciwieństwie do układów oprzyrządowania grupowego, w których wiele narzędzi ma wspólną oś wrzeciona.

W konfiguracji z dwoma wrzecionami do obróbki równoległej oba wrzeciona pracują jednocześnie nad identycznymi przedmiotami — po zakończeniu jednego cyklu obie gotowe części są rozładowywane w tym samym czasie i ładowane są dwa nowe półfabrykaty, co skutecznie skraca o połowę czas cyklu na część w porównaniu z maszyną jednowrzecionową o tych samych parametrach skrawania. W konfiguracji sekwencyjnej lub z przekazywaniem — bardziej powszechnej w wariantach centrów tokarskich w koncepcji z dwoma wrzecionami — wrzeciono główne wykonuje operacje na jednym końcu przedmiotu obrabianego, a następnie przenosi część do drugiego wrzeciona w celu wykonania operacji obróbki wstecznej na drugim końcu, kończąc w pełni obrobioną część w jednym ustawieniu bez ręcznej interwencji. Centra obróbkowe zdominowane przez frezowanie częściej wykorzystują podejście do obróbki równoległej, podczas gdy centra tokarskie z dwoma wrzecionami i frezarko-tokarki wykorzystują obie konfiguracje w zależności od geometrii części.

Zsynchronizowana a niezależna praca wrzeciona

Krytyczną różnicą techniczną w konstrukcji centrów obróbkowych z dwoma wrzecionami jest to, czy oba wrzeciona pracują w ruchu w pełni zsynchronizowanym, czy niezależnie. Operacja zsynchronizowana — gdy oba wrzeciona wykonują jednocześnie identyczne ścieżki narzędzia na odbiciu lustrzanym lub identycznych uchwytach — zapewnia najwyższą przepustowość w przypadku rodzin części symetrycznych i upraszcza programowanie NC, ponieważ oba wrzeciona steruje jednym programem. Niezależna praca zapewnia sterownikowi maszyny elastyczność w zakresie uruchamiania różnych programów, różnych prędkości wrzeciona, różnych posuwów i różnych sekwencji narzędzi jednocześnie na każdym wrzecionie, umożliwiając produkcję części mieszanych lub kombinację operacji obróbki zgrubnej i wykańczającej w jednym cyklu maszyny. Wysokiej klasy dwuwrzecionowe centra obróbcze CNC obsługują oba tryby, przełączane poprzez interfejs sterowania CNC, zapewniając warsztatowi elastyczność w zakresie optymalizacji pod kątem maksymalnej przepustowości w przypadku pojedynczej rodziny części lub maksymalnej elastyczności w mieszanym harmonogramie produkcji.

Główne konfiguracje dwuwrzecionowych centrów obróbczych

Dwuwrzecionowe centra obróbcze są produkowane w kilku konfiguracjach konstrukcyjnych, z których każda jest dostosowana do różnych rodzin części, wielkości produkcji i ograniczeń powierzchni. Zrozumienie kluczowych konfiguracji pomaga producentom dopasować architekturę maszyny do ich specyficznych wymagań produkcyjnych.

Przewaga produktywności w porównaniu z jednowrzecionowymi centrami obróbkowymi

Argument dotyczący produktywności dwuwrzecionowego centrum obróbczego jest przekonujący, jeśli analizuje się go na poziomie kosztu gotowej części, a nie ceny zakupu maszyny. Kluczowe mechanizmy produktywności, które zapewniają maszyny dwuwrzecionowe, zasadniczo różnią się od zwykłej pracy na drugiej zmianie lub dodania drugiej maszyny, a dokładne ich zrozumienie jest ważne dla uzyskania dokładnego uzasadnienia zwrotu z inwestycji.

• Równoległa produkcja części podwaja wydajność w przeliczeniu na powierzchnię maszyny: Gdy oba wrzeciona jednocześnie obrabiają identyczne części, efektywny czas cyklu na część zostaje skrócony o połowę bez zwiększania prędkości skrawania, posuwu lub zużycia trwałości narzędzia. Centrum obróbcze z 45-sekundowym czasem cyklu dla jednego wrzeciona zapewnia efektywny czas cyklu na część wynoszący 22,5 sekundy w trybie równoległym z dwoma wrzecionami — co oznacza wzrost wydajności, który w przeciwnym razie wymagałby zakupu i obsługi drugiej maszyny, wraz ze wszystkimi powiązanymi kosztami kapitałowymi, powierzchnią i kosztami konserwacji.
• Czas załadunku/rozładunku jest uwzględniany w cyklu cięcia: W maszynie jednowrzecionowej każda sekunda spędzona na załadunku i rozładunku obrabianych przedmiotów jest nieproduktywnym czasem pracy wrzeciona. W dwuwrzecionowym centrum obróbczym, podczas gdy jedno wrzeciono skrawa, operator lub robot ładuje i rozładowuje przedmiot obrabiany z drugiego wrzeciona. Po zakończeniu cyklu cięcia obciążone wrzeciono natychmiast rozpoczyna cięcie – czas ładowania został całkowicie pochłonięty. To nakładanie się czasu produkcyjnego i nieprodukcyjnego może poprawić ogólną efektywność sprzętu (OEE) o 20–40% w porównaniu z pracą z jednym wrzecionem.
• Obniżony koszt pracy na część: Jeden operator lub jedna komórka robota może jednocześnie obsługiwać dwa wrzeciona, skutecznie zmniejszając o połowę bezpośredni nakład pracy na gotową część. W środowiskach produkcyjnych wrażliwych na koszty pracy redukcja siły roboczej na jednostkę jest często głównym czynnikiem finansowym wpływającym na inwestycje w technologię obróbki dwuwrzecionowej.
• Pojedyncze ustawienie do kompletnej obróbki w konfiguracjach frezarsko-tocznych: W dwuwrzecionowych centrach tokarskich i frezarskich, które przenoszą detale pomiędzy wrzecionem głównym a wrzecionem pomocniczym, wszystkie operacje obróbki na obu końcach części są wykonywane w jednym ustawieniu maszyny. Wyeliminowanie drugiego ustawienia – które na maszynie jednowrzecionowej wymaga oddzielnej operacji, mocowania i kontroli jakości – eliminuje znaczące źródło błędów pozycjonowania i skraca całkowity czas realizacji części od surowca do gotowej części.
• Lepsza stabilność termiczna i dokładność w porównaniu do dwóch oddzielnych maszyn: Dwie części obrabiane jednocześnie na jednym dwuwrzecionowym centrum obróbczym podlegają identycznym warunkom termicznym – tej samej temperaturze otoczenia, tej samej temperaturze chłodziwa i temu samemu strukturalnemu stanowi cieplnemu – co oznacza, że różnice wymiarowe pomiędzy dwiema częściami są zminimalizowane. Części wykonane na dwóch oddzielnych maszynach jednowrzecionowych mogą wykazywać różnice między maszynami spowodowane różnicami w stanie termicznym, zużyciu narzędzi i kalibracji, co komplikuje kontrolę jakości w zastosowaniach wymagających dużej precyzji.

Branże i rodziny części najlepiej dostosowane do obróbki dwuwrzecionowej

Chociaż koncepcja centrum obróbczego z dwoma wrzecionami zapewnia korzyści w zakresie produktywności w szerokim zakresie zastosowań, niektóre segmenty przemysłu i rodziny części czerpią największą wartość z tej technologii. Wspólnym wątkiem jest produkcja na dużą skalę stosunkowo złożonych części, w przypadku której skrócenie czasu cyklu i eliminacja przezbrajania przekładają się bezpośrednio na znaczącą poprawę kosztu jednostkowego.

Komponenty samochodowego układu napędowego i podwozia

Przemysł motoryzacyjny jest największym na świecie użytkownikiem technologii obróbki dwuwrzecionowej i wielowrzecionowej. Podzespoły silnika, w tym głowice cylindrów, bloki silnika, korbowody, wały korbowe i obudowy skrzyń biegów, produkowane są w ilościach, które zapewniają nawet niewielkie skrócenie czasu cyklu o wartości milionów dolarów rocznie w skali produkcyjnej głównego dostawcy OEM lub dostawcy Tier 1. Poziome centra obróbcze z dwoma wrzecionami to standardowa konfiguracja w samochodowych układach napędowych, gdzie systemy paletowe podają obrabiane elementy w sposób ciągły, a oba wrzeciona wykonują zsynchronizowane programy na identycznych częściach. Elementy podwozia, w tym zwrotnice, wahacze i zaciski hamulcowe, są podobnie dobrze dostosowane do produkcji dwuwrzecionowej ze względu na ich niemal symetryczną geometrię, która w naturalny sposób odpowiada obróbce równoległej na dwóch wrzecionach.

Komponenty konstrukcyjne i silnikowe przemysłu lotniczego

W przemyśle lotniczym coraz częściej stosuje się dwuwrzecionowe centra obróbcze do elementów konstrukcyjnych — żeber skrzydeł, drzewców i ram kadłuba — gdzie dwuwrzecionowe maszyny typu bramowego mogą jednocześnie obrabiać w lustrzanym odbiciu elementy lewe i prawe, skracając o połowę czas obróbki zespołów konstrukcyjnych wymagających dużych ilości dopasowanych par. W przypadku mniejszych elementów silnika — części układu paliwowego, obudów siłowników i oprzyrządowania — pionowe centra obróbkowe z dwoma wrzecionami wytwarzają części z wąskimi tolerancjami wymiarowymi wymaganymi w przemyśle lotniczym, podczas gdy architektura dwuwrzecionowa utrzymuje tempo produkcji potrzebne do wspierania programów budowy samolotów.

Produkcja wyrobów medycznych

Implanty medyczne, w tym ortopedyczne komponenty kolan i bioder, implanty kręgosłupa i korpusy narzędzi chirurgicznych, są doskonałymi kandydatami do produkcji w dwuwrzecionowych centrach obróbczych. Części te są zwykle produkowane z materiałów trudnych w obróbce, takich jak stop tytanu, chrom kobaltowy i stal nierdzewna, w przypadku których optymalizacja parametrów skrawania dla każdego wrzeciona – zamiast ograniczać się do jednego zestawu parametrów dla różnych operacji – może znacząco poprawić trwałość narzędzia i wykończenie powierzchni. Kompletna obróbka z jednym ustawieniem, możliwa dzięki dwuwrzecionowym centrom frezarsko-tokarskim, jest szczególnie cenna w przypadku złożonych geometrii implantów, gdzie wielokrotne ustawienia na konwencjonalnych maszynach spowodowałyby skumulowane błędy pozycjonowania niezgodne z wąskimi tolerancjami specyfikacji urządzeń medycznych.

Kluczowe dane techniczne, które należy uwzględnić przy wyborze dwuwrzecionowego centrum obróbkowego

Wybór odpowiedniego dwuwrzecionowego centrum obróbczego CNC do Twojego zastosowania wymaga oceny zestawu specyfikacji maszyny, które wykraczają poza podstawowe parametry rozważane dla maszyny jednowrzecionowej. W kontekście dwuwrzecionowym szczególnie ważne są następujące specyfikacje:

• Prędkość obrotowa wrzeciona i moc znamionowa: W idealnym przypadku oba wrzeciona powinny mieć identyczną prędkość, moment obrotowy i moc, aby umożliwić prawdziwie równoległe przetwarzanie identycznych części. Sprawdź ciągłą moc znamionową — a nie tylko moc szczytową — która określa zdolność maszyny do wytrzymania ciężkiej obróbki skrawaniem w obu wrzecionach jednocześnie bez termicznego obniżania wartości znamionowych napędów wrzecion.
• Odległość od środka wrzeciona (dla konfiguracji side-by-side): Odległość pomiędzy dwoma liniami środkowymi wrzeciona określa maksymalny rozmiar przedmiotu obrabianego, który można obrobić na każdym wrzecionie oraz to, czy na obu wrzecionach można jednocześnie zastosować standardowe płytki mocujące. Odległość między środkami wrzeciona musi być wystarczająco duża, aby zapobiec kolizji pomiędzy dwoma przedmiotami i ich mocowaniami podczas jednoczesnej obróbki.
• Niezależny vs wspólny magazyn narzędzi: Niektóre dwuwrzecionowe centra obróbcze wykorzystują jeden wspólny magazyn narzędzi, który obsługuje oba wrzeciona, podczas gdy inne zapewniają każdemu wrzecionu niezależny magazyn. Niezależne magazyny umożliwiają jednoczesne umieszczenie w każdym wrzecionie zupełnie innego zestawu narzędzi – co jest niezbędne w przypadku produkcji części mieszanych – ale zwiększają koszt i zajmowane miejsce przez maszynę. Wspólne magazyny zmniejszają koszty, ale wymagają ostrożnego zarządzania narzędziami, aby uniknąć konfliktów, gdy oba wrzeciona żądają wymiany narzędzia w tym samym czasie.
• Architektura sterowania CNC do programowania dwuwrzecionowego: Oceń zdolność systemu CNC do zarządzania dwoma jednoczesnymi programami obróbki — w jaki sposób programowana i wykonywana jest zsynchronizowana operacja, w jaki sposób zarządzane są konflikty osi między dwoma kanałami, w jaki sposób alarmy i zatrzymania awaryjne na jednym wrzecionie wpływają na działanie drugiego wrzeciona oraz jakie narzędzia symulacyjne są dostępne do weryfikacji programów dwukanałowych przed cięciem. Wszystkie sterowniki firm Fanuc, Siemens, Mazatrol i Heidenhain obsługują pracę dwukanałową, ale z różnymi podejściami do programowania i możliwościami symulacji.
• Kompatybilność systemu ładowania przedmiotu obrabianego: Przewaga produktywności dwuwrzecionowego centrum obróbkowego jest w pełni realizowana tylko wtedy, gdy ładowanie przedmiotu obrabianego dotrzymuje kroku wydajności maszyny. Oceń kompatybilność ze zmieniaczami palet, zrobotyzowanymi celami załadowczymi i przenośnikami części, które mogą jednocześnie ładować i rozładowywać oba wrzeciona. System załadunku musi być tak dobrany, aby obsłużyć dwukrotnie większą przepustowość w porównaniu z maszyną jednowrzecionową, bez tworzenia wąskiego gardła w obsłudze.

Programowanie centrum obróbczego dwuwrzecionowego: rozważania praktyczne

Programowanie dwuwrzecionowego centrum obróbczego CNC wymaga dodatkowego planowania w porównaniu do programowania jednowrzecionowego, nawet jeśli oba wrzeciona realizują identyczne programy. Zrozumienie zagadnień programistycznych specyficznych dla pracy z dwoma wrzecionami pomaga warsztatom szybko wdrożyć te maszyny i uniknąć typowych pułapek, które opóźniają osiągnięcie produktywności po instalacji.

Zsynchronizowane programowanie dwukanałowe

Gdy oba wrzeciona wykonują jednocześnie ten sam program, układ sterowania CNC wykonuje równolegle dwa kanały kodu programu, z punktami synchronizacji — zazwyczaj poleceniami oczekiwania w postaci kodu M — wstawianymi w krytycznych momentach, w których oba kanały muszą osiągnąć ten sam stan programu, zanim którykolwiek z nich będzie mógł kontynuować. Na przykład oba wrzeciona muszą zakończyć wymianę narzędzi, zanim którekolwiek z nich rozpocznie obróbkę, aby zapobiec scenariuszowi, w którym jedno wrzeciono przemieszcza się do pozycji skrawania, podczas gdy drugie jest nadal w obszarze wymiany narzędzia. Mapowanie wszystkich wymagań dotyczących synchronizacji przed rozpoczęciem programowania i dokładne testowanie programu dwukanałowego w symulacji przed cięciem powietrza to istotne kroki, których doświadczeni programiści dwuwrzecionowi nigdy nie pomijają.

Zarządzanie przesunięciami narzędzi na dwóch wrzecionach

Każde wrzeciono w dwuwrzecionowym centrum obróbczym ma swój własny zestaw rejestrów przesunięcia długości i promienia narzędzia. Nawet jeśli w obu wrzecionach stosowane są identyczne narzędzia, przesunięcia muszą być mierzone i wprowadzane niezależnie – różnica długości narzędzia pomiędzy nominalnie identycznymi narzędziami tego samego producenta może wynosić 5–20 µm, co jest istotne w przypadku prac o wąskich tolerancjach. Wstępne ustawianie narzędzi w trybie offline za pomocą narzędzia do wstępnego ustawiania narzędzi i wprowadzanie dokładnie zmierzonych przesunięć dla populacji narzędzi każdego wrzeciona jest właściwym podejściem w przypadku części precyzyjnych. W przypadku produkcji na dużą skalę, gdzie do zarządzania kompensacją zużycia narzędzia wykorzystywane jest monitorowanie wymiarów części przez SPC, system zarządzania przesunięciami musi być skonfigurowany tak, aby niezależnie aktualizował przesunięcia każdego wrzeciona w oparciu o informacje zwrotne z systemu pomiarowego.

Uwagi dotyczące konserwacji specyficzne dla dwuwrzecionowych centrów obróbkowych

Konserwacja dwuwrzecionowego centrum obróbczego obejmuje wszystkie standardowe zadania konserwacji zapobiegawczej maszyny jednowrzecionowej — smarowanie wrzeciona, konserwację prowadnic, zarządzanie chłodziwem, wymianę filtra — ale ma podwójny zakres i dodatkowe względy specyficzne dla architektury dwuwrzecionowej. Następujące praktyki konserwacyjne są szczególnie ważne dla utrzymania niezawodności i dokładności w pracy z dwoma wrzecionami:

• Niezależne monitorowanie temperatury wrzeciona: Obydwa wrzeciona powinny być indywidualnie monitorowane pod kątem temperatury roboczej poprzez system diagnostyczny maszyny. Rozwijający się problem z łożyskiem lub problem ze smarowaniem w jednym wrzecionie będzie objawiał się podwyższoną temperaturą wrzeciona, zanim spowoduje problemy z wydajnością lub dokładnością. Ustal bazowe profile temperatur dla obu wrzecion w określonych warunkach skrawania i natychmiast zbadaj wszelkie odchylenia od linii bazowej.
• Porównawcze sprawdzanie dokładności pomiędzy wrzecionami: Okresowo obrabiaj identyczne próbki testowe na każdym wrzecionie niezależnie i porównuj wyniki wymiarowe. Różnice wymiarowe pomiędzy wrzecionami wskazują różnicowy dryft termiczny, zużycie prowadnicy lub różnice kalibracyjne, które wymagają korekty, zanim wpłyną na jakość produkcji. Wczesne wykrycie rozbieżności dokładności między wrzecionami umożliwia korekcję poprzez regulację przesunięcia, zanim będzie wymagać interwencji mechanicznej.
• Zarządzanie wydajnością przenośnika wiórów: Dwuwrzecionowe centrum obróbcze generuje wióry z dwukrotnie większą szybkością niż maszyna jednowrzecionowa. Sprawdź, czy system przenośnika wiórów jest dostosowany do łącznego obciążenia wiórów i czy harmonogram konserwacji przenośnika uwzględnia większą ilość wiórów. Awarie przenośników wiórów spowodowane przeciążeniem są częstą przyczyną nieplanowanych przestojów maszyn dwuwrzecionowych, które zostały przebudowane z linii jednowrzecionowych bez modernizacji infrastruktury obsługi wiórów.
• Konserwacja układu chłodzenia: Dwa jednocześnie tnące wrzeciona powodują znacznie większe zapotrzebowanie na układ chłodzenia niż pojedyncze wrzeciono. Regularnie sprawdzaj przepływ pompy płynu chłodzącego i ciśnienie wyjściowe, utrzymuj stężenie płynu chłodzącego zgodnie ze specyfikacją — większa szybkość usuwania metalu wytwarza więcej ciepła i stawia większe wymagania w zakresie smarności płynu chłodzącego — oraz czyść filtry zbiornika płynu chłodzącego częściej, niż sugerowałby harmonogram konserwacji z jednym wrzecionem.
