Pięcioosiowe frezarki i tokarki: jak działają, co potrafią i kiedy warto w nie inwestować

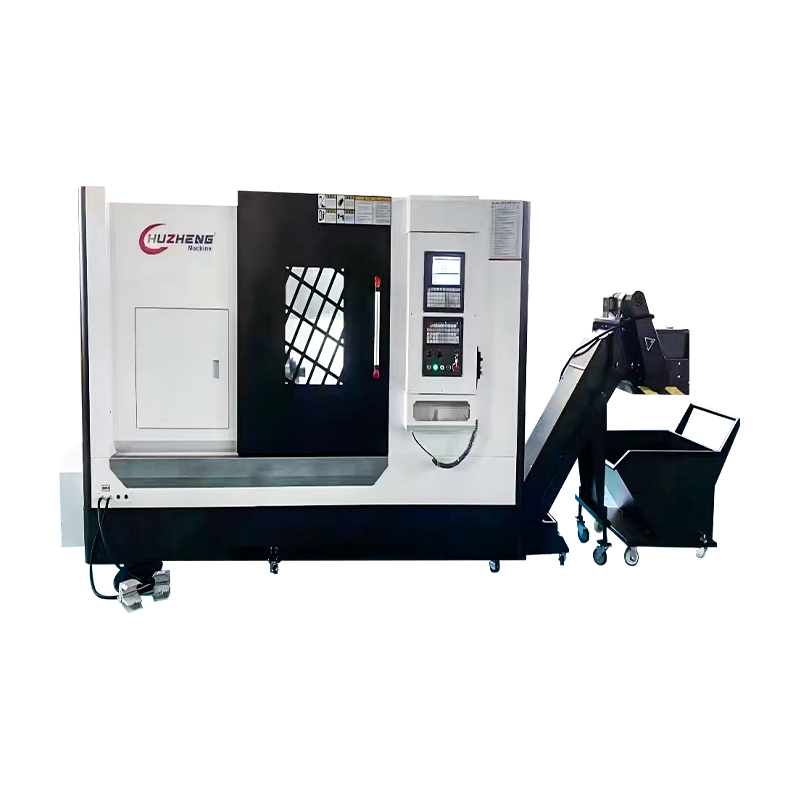

Czym jest pięcioosiowa frezarka i tokarka — i dlaczego zmienia to, co jest możliwe

A pięcioosiowa frezarka i tokarka to wielozadaniowa obrabiarka, która łączy w sobie pełne możliwości 5-osiowego centrum obróbczego — jednoczesne konturowanie w trzech osiach liniowych (X, Y, Z) i dwóch osiach obrotowych (zwykle A i B lub B i C) — z wrzecionem tokarskim umożliwiającym obrót przedmiotu obrabianego w operacjach toczenia konwencjonalnego i na twardo. Rezultatem jest pojedyncza maszyna, która może wytworzyć praktycznie dowolną geometrię, jaką może określić projektant części: powierzchnie rzeźbione o dowolnym kształcie, otwory o złożonym kącie, podcięcia, średnice toczone, gwinty i kompletną obróbkę przodu i tyłu, a wszystko to bez wyjmowania części z początkowego mocowania.

Trójosiowe centra obróbcze i tokarki CNC były przez dziesięciolecia głównymi elementami produkcji precyzyjnej i nadal nadają się do obróbki prostych geometrycznie części. Jednak w miarę jak projekty produktów stają się coraz bardziej złożone – napędzane wymogami dotyczącymi lekkości w przemyśle lotniczym i motoryzacyjnym, miniaturyzacją urządzeń medycznych i optymalizacją wydajności sprzętu energetycznego – liczba ustawień wymaganych do wykonania części na konwencjonalnych maszynach wzrosła do trzech, czterech, pięciu lub więcej. Każde ustawienie wprowadza błąd pozycjonowania, ryzyko obsługi i czas bez cięcia. Pięcioosiowa frezarko-tokarka łączy tę sekwencję w pojedyncze mocowanie, eliminując skumulowany błąd i radykalnie skracając całkowity czas od surowca do gotowej części.

Ta kategoria maszyn jest znana w branży pod kilkoma nazwami — 5-osiowe centrum frezarsko-tokarskie, centrum obróbcze tokarsko-frezarskie, wieloosiowe centrum tokarskie i 5-osiowa maszyna wielozadaniowa — wszystkie odnoszą się do tej samej podstawowej możliwości: integracji frezowania wieloosiowego z toczeniem na jednej platformie. Wiodący producenci obrabiarek oferujący platformy w tej kategorii to DMG Mori (seria CMX i CTX), Mazak (seria Integrex), Okuma (seria Multis), Index, WFL Millturn Technologies i Hermle, każdy z charakterystyczną architekturą maszyn dostosowaną do różnych rozmiarów detali, wielkości produkcji i wymagań branżowych.

Wyjaśnienie pięciu osi: wpływ każdej osi na możliwości obróbki

Zrozumienie, co robi każda oś w pięcioosiowej frezarko-tokarce — i jakie dodatkowe możliwości dodaje każda oś obrotowa w prostszej konfiguracji — jest niezbędne do oceny, czy dana maszyna spełnia wymagania produkcyjne. Dodanie osi zwiększa możliwości, ale także zwiększa złożoność programowania, koszt maszyny i poziom umiejętności wymagany do efektywnej obsługi maszyny. Decyzję o określeniu możliwości w zakresie 5 osi, a nie 3 2 lub 4 osi, należy uzasadnić specyficznymi cechami części, które tego wymagają.

X, Y i Z: trzy osie liniowe

Trzy osie liniowe definiują kartezjańską obwiednię roboczą maszyny — fizyczną objętość, w której narzędzie tnące może dotrzeć do dowolnego punktu. Przesuw osi X reguluje zasięg boczny łoża maszyny; Przesuw osi Z określa zasięg głębokości skrawania wzdłuż głównej osi wrzeciona; Przesuw osi Y umożliwia frezowanie poza linią środkową powyżej i poniżej linii środkowej części. W tokarko-frezarkach oś Y jest szczególnie ważna, ponieważ to ona odróżnia maszynę od prostszej tokarki CNC z oprzyrządowaniem ruchomym — bez przesuwu osi Y elementy niecentryczne, takie jak mimośrodowe otwory, równoległe rowki wpustowe i promieniowo przesunięte nawiercone otwory są albo niemożliwe, albo wymagają kreatywnych i niedokładnych obejść obejmujących obrót osi C w połączeniu z pozycjonowaniem osi X.

Oś B: Przechylne wrzeciono frezarskie

Oś B w pięcioosiowej frezarko-tokarce to oś obrotowa, która przechyla wrzeciono frezarskie w płaszczyźnie X-Z — zazwyczaj w zakresie od -30° do 210° lub podobnym, w zależności od konstrukcji maszyny. Ta możliwość przechylania to cecha, która umożliwia rzeczywiste jednoczesne konturowanie w 5 osiach na platformie frezarsko-tokarskiej. Dzięki osi B narzędzie tnące może zbliżyć się do dowolnej powierzchni przedmiotu obrabianego pod dowolnym kątem w obrębie geometrycznej obwiedni maszyny, umożliwiając wiercenie otworów pod złożonym kątem, frezowanie podcięć, obróbkę łopatek wirnika, profilowanie łopatek turbiny i dowolne kształtowanie powierzchni, które wymaga ciągłej zmiany orientacji osi narzędzia względem powierzchni przedmiotu obrabianego podczas cięcia. Oś B umożliwia również indeksowanie wrzeciona frezarskiego do pozycji poziomej podczas operacji toczenia — narzędzie tokarskie jest skutecznie utrzymywane pod precyzyjnym kątem względem obracającego się wrzeciona przedmiotu obrabianego, umożliwiając toczenie na twardo i toczenie gwintów dzięki mocnemu układowi napędowemu wrzeciona frezarskiego.

Oś C: Wrzeciono obrotowe jako oś pozycjonowania

Oś C to oś obrotowa głównego wrzeciona tokarskiego przedmiotu obrabianego, programowalna jako pełna oś pozycjonowania i konturowania CNC, a nie po prostu ciągle obracający się napęd. W przypadku operacji toczenia oś C napędza przedmiot obrabiany z wymaganą prędkością wrzeciona. W przypadku operacji frezowania i wiercenia oś C indeksuje obrabiany przedmiot do dowolnego położenia kątowego — ustawiając otwór poprzeczny do określonej relacji kątowej z toczoną płaszczyzną, pozycjonując okrąg z otworem na śrubę lub orientując wpust w stosunku do punktu odniesienia gwintu. W 5-osiowym frezowaniu symultanicznym oś C może być używana jako skoordynowana oś konturowania wraz z pochyleniem osi B w celu obróbki elementów spiralnych, profili krzywek baryłkowych i spiralnych rowków na częściach obracających się – operacje wymagające zsynchronizowanego ruchu zarówno orientacji narzędzia, jak i obrotu przedmiotu obrabianego.

Konfiguracje maszyn: struktura pięcioosiowych centrów tokarskich

Pięcioosiowe frezarki i tokarki są budowane w kilku konfiguracjach konstrukcyjnych, które odzwierciedlają różne podejścia do osiągania wymaganych ruchów osi, wydajności obrabianego przedmiotu, sztywności i dostępności. Każda konfiguracja zapewnia inny kompromis pomiędzy sztywnością, obwiednią roboczą, odprowadzaniem wiórów i powierzchnią obrabianą. Zrozumienie tych różnic architektonicznych pomaga kupującym dopasować platformę maszyny do określonego zakresu rozmiarów części i środowiska produkcyjnego, dla którego planują.

Poziome wrzeciono tokarskie z głowicą frezującą w osi B

Najpopularniejsza konfiguracja średnich i dużych pięcioosiowych centrów tokarskich ustawia główne wrzeciono przedmiotu obrabianego w pozycji poziomej — jak w konwencjonalnej tokarce CNC — z oddzielnym wrzecionem frezującym zamontowanym na głowicy obrotowej osi B na kolumnie maszyny. Wrzeciono tokarskie obraca przedmiot obrabiany podczas operacji toczenia, podczas gdy głowica frezarska przechyla się, aby wykonać frezowanie wieloosiowe. Ta konfiguracja obsługuje najszerszy zakres pracy z wałami i uchwytami oraz zapewnia poziome odprowadzanie wiórów — wióry spadają z przedmiotu obrabianego pod wpływem grawitacji, zmniejszając ryzyko ponownego skrawania i uszkodzeń termicznych. Maszyny w tej konfiguracji firm Mazak (Integrex seria i), Okuma (Multus B) i DMG Mori (CTX beta TC) to najczęściej stosowane platformy w inżynierii precyzyjnej i produkcji komponentów lotniczych.

Centra tokarskie z wrzecionem pomocniczym i dolną głowicą rewolwerową

Wiele pięcioosiowych platform tokarsko-frezarskich zawiera drugie wrzeciono pomocnicze, które pobiera część z wrzeciona głównego po zakończeniu obróbki czołowej i udostępnia powierzchnię tylną do jednoczesnej lub sekwencyjnej obróbki tylnej. Dolna głowica rewolwerowa zapewnia dodatkowe statyczne i napędzane oprzyrządowanie do jednoczesnych operacji — górne wrzeciono frezarskie osi B obrabia jedną część, podczas gdy dolna głowica jednocześnie wykonuje toczenie lub wiercenie na innej średnicy. Ta wielonarzędziowa możliwość jednoczesnego cięcia umożliwia najkrótsze możliwe czasy cykli w przypadku skomplikowanych części i stanowi standard konfiguracji w przypadku wielkoseryjnej produkcji złożonych komponentów lotniczych i energetycznych, gdzie stopień wykorzystania maszyny i czas cyklu bezpośrednio wpływają na koszt jednostkowy.

Frezarko-tokarki podłogowe i bramowe

W przypadku bardzo dużych detali — wałów elektrowni, dużych elementów konstrukcji lotniczych, korpusów zaworów naftowych i gazowych oraz elementów turbin wiatrowych — pięcioosiowe frezarko-frezarki podłogowe i portalowe zapewniają wymaganą przestrzeń roboczą i sztywność konstrukcyjną. W tym segmencie specjalizuje się firma WFL Millturn Technologies, produkująca maszyny zdolne do obróbki wałów o długości do 5 metrów i średnicy do 1 metra z pełną możliwością frezowania 5-osiowego. Maszyny te często zawierają wiele wrzecion frezujących, jednostki do wiercenia głębokich otworów i wewnętrzne systemy pomiarowe zintegrowane z konstrukcją maszyny, umożliwiając kompletną obróbkę części, która w konwencjonalnym podejściu do produkcji wymagałaby dedykowanej hali warsztatowej i wielu wyspecjalizowanych maszyn.

Branże i części oparte na pięcioosiowej obróbce frezarsko-tokarskiej

Pięcioosiowe frezarki i tokarki stały się niezbędne w branżach, w których zbiegają się złożoność części, trudność materiałowa, wymagania dotyczące dokładności wymiarowej i presja ekonomiczna dotycząca redukcji konfiguracji. W następujących sektorach znajduje się większość instalacji pięcioosiowych tokarek na całym świecie, a typy produkowanych przez nie części dokładnie ilustrują, dlaczego dana technologia jest uzasadniona w porównaniu z prostszymi alternatywami.

Przemysł lotniczy: elementy konstrukcyjne i części obrotowe

Największym jednolitym rynkiem dla pięcioosiowych frezarek tokarsko-frezarskich jest przemysł lotniczy. Wały silników turbinowych, tarcze łopatkowe, wirniki, elementy konstrukcyjne i elementy podwozia łączą toczone czopy łożysk, frezowane profile aerodynamiczne, wywiercone kanały chłodzące i elementy o złożonym kącie z tytanu, Inconelu i stopów aluminium o wysokiej wytrzymałości, które są trudne w obróbce i wytwarzają kosztowny złom w przypadku wystąpienia błędów. Pojedynczy blisk — tarcza wirnika z integralnymi łopatkami, która zastępuje konwencjonalny zespół tarczy z łopatkami — wymaga jednoczesnego konturowania w 5 osiach w celu obróbki złożonych trójwymiarowych profili łopatek pomiędzy sąsiednimi łopatkami, w połączeniu z toczeniem otworu piasty i obręczy. Tylko pięcioosiowa frezarko-tokarka może wykonać ten element w rozsądnej liczbie ustawień, zachowując tolerancje położenia pomiędzy kształtem ostrza a punktem odniesienia piasty, których wymaga konstrukcja silnika.

Produkcja wyrobów medycznych

Implanty ortopedyczne, narzędzia chirurgiczne i komponenty implantów dentystycznych stanowią jedne z najbardziej wymagających elementów w precyzyjnej produkcji. Tytanowe elementy implantów stawu biodrowego i kolanowego łączą wysoce wypolerowane sferyczne powierzchnie nośne (wymagające 5-osiowego konturowania w celu uzyskania dokładności geometrycznej niezbędnej do funkcjonowania stawu), stożkowe otwory i stożki Morse'a (elementy toczone) oraz struktury mocujące kości (frezowane podcięcia i teksturowane powierzchnie). Stop tytanu klasy medycznej Ti-6Al-4V jest niezwykle trudny w obróbce — szybko utwardza ​​się podczas pracy, słabo przewodzi ciepło do wióra i powoduje narost na krawędziach narzędzi skrawających. Wykonanie tytanowego implantu ortopedycznego w jednym lub dwóch ustawieniach na pięcioosiowej frezarko-tokarce zamiast czterech lub pięciu ustawień na wielu maszynach radykalnie zmniejsza całkowite narażenie części na uszkodzenia podczas obsługi i pełzanie wymiarowe oraz upraszcza dokumentację identyfikowalności wymaganą przez standardy regulacyjne dotyczące wyrobów medycznych.

Ropa i gaz: korpusy zaworów i narzędzia do odwiertów

Korpusy zaworów wysokociśnieniowych, zespoły dławików, narzędzia do wiercenia odwiertów i podzespoły kolektorów podmorskich w sektorze naftowym i gazowym charakteryzują się dużymi, ciężkimi elementami wykonanymi ze stopów odpornych na korozję (nierdzewna duplex, Inconel 625, 17-4PH) o złożonej geometrii otworów wewnętrznych, kątowych przejściach portów i precyzyjnie docieranych powierzchniach gniazd. Asymetryczne konfiguracje portów i przecinające się pod kątem otwory w tych elementach wymagają możliwości pochylenia osi B w celu wiercenia i frezowania interpolacyjnego pod złożonymi kątami — cech, których nie można osiągnąć bez możliwości frezowania w 5 osiach i w przeciwnym razie wymagałyby niestandardowych przyrządów i sekwencji wielu ustawień, które wprowadzają niedopuszczalny błąd pozycjonowania na krytycznych powierzchniach uszczelniających.

Energia i wytwarzanie energii

Koła sprężarek turbin gazowych, pierścienie łopatek turbin parowych, wirniki pomp i wały wirników generatorów są produkowane w małych seriach z trudnych w obróbce superstopów i odkuwek o dużej średnicy, które reprezentują ogromną wartość materiałową w przeliczeniu na przedmiot obrabiany. Ekonomiczne uzasadnienie pięcioosiowej obróbki tokarsko-frezarskiej w tym sektorze opiera się na wartości materiału, a nie na objętości — pojedyncza odkuwka tarczy turbiny ze stali Inconel 718 może kosztować materiał od 50 000 do 200 000 USD przed rozpoczęciem jakiejkolwiek obróbki. Wykonanie tego przedmiotu obrabianego w jednym lub dwóch ustawieniach na sprawdzonej pięcioosiowej platformie tokarsko-frezarskiej eliminuje ryzyko przesunięcia punktu odniesienia, które występuje podczas przenoszenia dużej, ciężkiej i drogiej odkuwki pomiędzy wieloma maszynami i osprzętem, dzięki czemu wysoki koszt maszyny można łatwo uzasadnić zmniejszeniem ryzyka złomu i przeróbek.

Kluczowe specyfikacje definiujące możliwości pięcioosiowej frezarko-tokarki

Wybór pięcioosiowej frezarki i tokarki wymaga oceny bogatszego zestawu specyfikacji niż w przypadku samodzielnego centrum obróbczego lub tokarki CNC. Specyfikacje współdziałają — maszyna z dużym zakresem toczenia, ale ograniczonym zakresem osi B nie jest w stanie obrabiać elementów o złożonym kącie, a maszyna z doskonałą jednoczesną dokładnością konturowania w 5 osiach, ale niewystarczającym momentem obrotowym wrzeciona tokarskiego, nie może wykonywać produktywnej obróbki zgrubnej dużych odkuwek. Poniższa tabela przedstawia parametry krytyczne i ich znaczenie dla praktycznych możliwości maszyny.

Kompensacja termiczna to parametr specyfikacji, który nie pojawia się wyraźnie w literaturze handlowej, ale ma znaczący wpływ na zdolność maszyny do utrzymania dokładności pozycjonowania podczas pełnej zmiany produkcyjnej. Gdy maszyna nagrzewa się w wyniku obrotu wrzeciona, działania napędu osi i ciepła skrawania, struktura maszyny rozszerza się termicznie, tworząc złożone, niejednorodne wzory, które przesuwają położenie wierzchołka narzędzia względem przedmiotu obrabianego o kilka mikrometrów. Wysokowydajne pięcioosiowe tokarko-frezarki obejmują kompleksowe systemy kompensacji termicznej — wykorzystujące czujniki temperatury rozmieszczone w całej konstrukcji maszyny w połączeniu z algorytmami kompensacji wbudowanymi w sterowanie CNC — które w sposób ciągły korygują pozycje osi, aby utrzymać skalibrowaną dokładność niezależnie od stanu termicznego. W przypadku precyzyjnych części lotniczych i medycznych o tolerancjach mniejszych niż ±10 µm, sprawdzenie skuteczności systemu kompensacji termicznej podczas fabrycznego testu odbiorczego przy pełnym cyklu pracy produkcyjnej jest niezbędnym krokiem przed przyjęciem dostawy maszyny.

Strategie programowania CAM dla pięcioosiowej obróbki frezarskiej i tokarskiej

Programowanie pięcioosiowej frezarki i tokarki jest znacznie bardziej złożone niż samodzielne programowanie 3-osiowego centrum obróbkowego lub tokarki CNC, a złożoność wzrasta jeszcze bardziej, gdy w tym samym programie występuje jednoczesne konturowanie w 5 osiach, jednoczesne operacje na wielu wrzecionach i sekwencje przenoszenia części pod wrzecionem. Efektywne programowanie wymaga zarówno sprawnego oprogramowania CAM, jak i programistów posiadających głębokie zrozumienie kinematyki maszyny, strategii ścieżki narzędzia specyficznych dla 5-osiowej pracy frezarko-tokarskiej oraz geometrii kolizyjnej maszyny w każdej konfiguracji osi.

Wybór oprogramowania CAM i jakość postprocesora

Systemy CAM z zaawansowanymi możliwościami frezowania i toczenia w 5 osiach obejmują Mastercam Mill-Turn, Siemens NX CAM, Hypermill Turn Mill, SolidCAM iMachining i Delcam PowerMill (obecnie Autodesk). Jakość postprocesora — modułu oprogramowania, który tłumaczy ścieżki narzędzia CAM na kod G specyficzny dla maszyny — jest równie ważna jak sam system CAM. Źle skonfigurowany postprocesor dla 5-osiowej frezarko-tokarki może generować kod, który będzie wykonywany poprawnie w symulacji CAM, ale powoduje, że system CNC maszyny wykonuje przechylenie osi B w innym kierunku obrotu niż oczekiwano lub nie obsługuje poprawnie transformacji kinematycznej w pozycjach osi B w pobliżu pojedynczych konfiguracji maszyny (zwykle przy B = 0° i B = 90°). W przypadku warsztatów, które dopiero rozpoczynają programowanie frezarko-toczenia w 5 osiach, zdecydowanie zaleca się współpracę z dostawcą postprocesora CAM, który ma doświadczenie z konkretną marką maszyn i kombinacją sterowania CNC – zamiast używać ogólnego słupka i dostosowywać go.

Unikanie kolizji i symulacja maszyn

Złożona geometria pięcioosiowej frezarko-tokarki — z głowicą obrotową w osi B, dużym magazynem narzędzi, konikiem, wrzecionem pomocniczym, dolną głowicą rewolwerową i obszarem roboczym, który zmienia się przy każdym położeniu osi B i C — stwarza ryzyko kolizji, którego zasadniczo nie da się ocenić mentalnie i które jest bardzo ryzykowne w ocenie poprzez sprawdzenie powolnego posuwu na maszynie. Pełna symulacja maszyny przy użyciu dokładnego modelu maszyny wirtualnej — w systemie CAM lub w dedykowanym środowisku symulacji maszyny, takim jak Vericut lub NC Simul — nie jest opcjonalna w pięcioosiowych programach toczenia frezarskiego. Jest to obowiązkowy krok w procesie programowania. Symulacja identyfikuje kolizje uchwytu narzędzia z przedmiotem obrabianym, kolizje głowicy wrzeciona z uchwytem oraz zakłócenia pomiędzy jednocześnie aktywnymi stacjami narzędziowymi, zanim program zostanie uruchomiony w rzeczywistym czasie pracy maszyny, chroniąc zarówno maszynę, jak i przedmiot obrabiany przed potencjalnie katastrofalnymi zdarzeniami kolizyjnymi, które kosztują dni przestojów i znaczne wydatki na naprawy.

Strategie ścieżki narzędzia specyficzne dla obróbki tokarsko-frezarskiej

Kilka strategii ścieżki narzędzia jest specyficznych dla pięcioosiowej obróbki frezarsko-tokarskiej i daje znacznie lepsze wyniki niż zastosowanie standardowych strategii 3-osiowego centrum obróbkowego na frezarko-tokarce. Ścieżki narzędzia frezu lufowego (w kształcie soczewki) wykorzystują krawędzie skrawające o dużym promieniu przy nachylonym kącie narzędzia do obróbki szerokich pasów zakrzywionej powierzchni w jednym przejściu, radykalnie zmniejszając liczbę przejść potrzebnych do obróbki kształtów powierzchni łopatek turbiny i wirnika, zapewniając jednocześnie doskonałe wykończenie powierzchni. Podczas frezowania boków do obróbki powierzchni prostokątnych wykorzystuje się bok narzędzia tnącego, a nie jego końcówkę — takie podejście pozwala uzyskać gładkie, dokładne powierzchnie profili aerodynamicznych w ułamku czasu wymaganego w przypadku strategii kontaktu punktowego (frezowanie końcówek). W przypadku powierzchni toczonych obrabianych z nachyloną osią B, efektywne kąty natarcia i przyłożenia płytki tokarskiej zmieniają się wraz z kątem osi B i należy je uwzględnić przy wyborze głębokości skrawania i prędkości posuwu, aby utrzymać wydajność skrawania i uniknąć tarcia.

Mocowanie, mocowanie i konfiguracja dla pięcioosiowych operacji frezowania i toczenia

Mocowanie na pięcioosiowej frezarko-tokarce musi jednocześnie spełniać wymagania dotyczące mocowania przy toczeniu – gdzie odśrodkowe siły szczęk uchwytu przy dużych prędkościach wrzeciona muszą zapewniać pewny chwyt – oraz wymagania dotyczące mocowania przy frezowaniu 5-osiowym, gdzie uchwyt nie może utrudniać głowicy frezarskiej w osi B podczas przechylania się w celu zbliżania się do elementów z wielu kierunków. To podwójne wymaganie stwarza bardziej wymagające wyzwania związane z projektowaniem osprzętu, niż stawiane są niezależnie tokarka lub centrum obróbcze.

Niskoprofilowe szczęki uchwytu, które minimalizują promieniowy występ nad korpusem uchwytu, są niezbędne podczas frezowania tokarskiego, ponieważ głowica osi B pokonuje łuki, które zbliżają obudowę wrzeciona do przedmiotu obrabianego i uchwytu. Standardowe szczęki stopniowe stosowane na tokarce konwencjonalnej mogą powodować kolizję z głowicą frezarską podczas ruchu w osi B, jeżeli ich wysokość nie jest oceniana w stosunku do obwiedni kolizji maszyny przy każdym używanym w programie kącie osi B. Obróbka szczęk miękkich — wycinanie niestandardowych profili szczęk dopasowanych do konkretnego punktu odniesienia przedmiotu obrabianego i powierzchni mocowania — zapewnia najbardziej precyzyjne pasowanie przedmiotu obrabianego i pozwala na zminimalizowanie wysokości szczęk dokładnie do wymagań dotyczących mocowania, bez niepotrzebnego materiału nad powierzchnią mocowania, który mógłby stworzyć ryzyko kolizji.

Podtrzymki stałe i zastosowanie konika w pięcioosiowych programach frezowania i toczenia

Długie wały obrabiane na pięcioosiowych centrach tokarsko-frezarskich wymagają konika lub podtrzymki stałej, aby kontrolować ugięcie przedmiotu obrabianego podczas ciężkich cięć zgrubnych — takie same wymagania jak w przypadku konwencjonalnej tokarki. Integracja podpórek stałych i konika z możliwością frezowania w osi B wymaga starannego sekwencjonowania programu: podtrzymka stała i konik muszą zostać wycofane przed przechyleniem głowicy osi B, aby uzyskać dostęp do obiektów w ich pobliżu, a następnie zmienić położenie po zakończeniu operacji frezowania. Programowanie koordynacji pozycjonowania podtrzymki z ruchami narzędzia stanowi znaczną część złożoności konfiguracji programów z długimi wałami na pięcioosiowych frezarko-tokarkach, a błędy w tej kolejności są jedną z najczęstszych przyczyn kolizji uchwytów podczas sprawdzania pierwszej części. Maszyny ze sterowanymi numerycznie podtrzymkami stałymi, które można zaprogramować jako dodatkową oś w programie części – zamiast wymagać ręcznej interwencji – radzą sobie z tym wyzwaniem w najbardziej elegancki sposób.

Ocena uzasadnienia biznesowego: kiedy frezowanie pięcioosiowe jest właściwą inwestycją

Pięcioosiowe frezarki i tokarki stanowią znaczną inwestycję kapitałową — zazwyczaj od 500 000 do 3 000 000 USD lub więcej, w zależności od wielkości maszyny, konfiguracji i systemu narzędziowego — a decyzja o inwestycji wymaga rygorystycznego uzasadnienia biznesowego opartego na udokumentowanych wymaganiach produkcyjnych, a nie samych aspiracjach w zakresie możliwości. Następujące czynniki, jeśli występują łącznie, stanowią najsilniejsze uzasadnienie dla inwestycji w pięcioosiowe frezowanie i toczenie.

• Duża złożoność części wymagająca czterech lub więcej konfiguracji: Głównymi kandydatami są części, które obecnie wymagają czterech, pięciu lub więcej konfiguracji maszyn. Każda eliminacja konfiguracji zmniejsza czas cyklu, koszt konfiguracji, koszt kontroli międzyoperacyjnej i akumulację błędów pozycjonowania. Poprawa ROI na wyeliminowaną konfigurację jest najwyższa w przypadku pierwszych dwóch lub trzech skonsolidowanych konfiguracji i maleje wraz ze wzrostem liczby wyeliminowanych konfiguracji.
• Drogi materiał przedmiotu obrabianego lub wysoki koszt złomu: Kiedy koszt surowców w przeliczeniu na przedmiot obrabiany jest wysoki – tytan, Inconel, kobalt-chrom – koszt finansowy złomu spowodowanego przesunięciem punktu odniesienia lub błędami w obsłudze pomiędzy maszynami przewyższa dodatkowy koszt maszyny. Obróbka z jednym ustawieniem bezpośrednio zmniejsza liczbę operacji obsługi i operacji ponownej rejestracji danych, które stwarzają ryzyko złomu.
• Wąskie tolerancje położenia pomiędzy elementami toczonymi i frezowanymi: Gdy tolerancja ciągnienia pomiędzy średnicą toczoną a sąsiednim elementem frezowanym jest mniejsza niż ±0,02 mm, utrzymanie tej tolerancji w sekwencji obejmującej wiele ustawień wymaga wyjątkowego mocowania i kontroli procesu. Obróbka obu elementów w jednym ustawieniu ze wspólnego punktu odniesienia eliminuje to wyzwanie z założenia.
• Presja czasu realizacji zamówienia przez klienta: Kompresja czasu z sekwencji obejmujących wiele ustawień do produkcji z jednym ustawieniem bezpośrednio skraca podawane w ofercie i rzeczywiste czasy realizacji, co w przypadku obróbki kontraktowej i łańcuchów dostaw w przemyśle lotniczym często jest czynnikiem decydującym o zdobyciu lub utrzymaniu klienta w biznesie – równie ważnym jak cena w wielu konkurencyjnych sytuacjach.
• Ograniczenia dostępności wykwalifikowanego operatora: Konsolidacja pracy czterech maszyn na jednej maszynie zmniejsza liczbę ustawiaczy i operatorów maszyn potrzebnych na jednostkę wydajności. W środowiskach produkcyjnych, gdzie wykwalifikowani operatorzy CNC są nieliczni i kosztowni, konsolidacja maszyn bezpośrednio rozwiązuje problem ograniczeń siły roboczej i zmniejsza ogólny koszt na część.

W warsztatach, które nie mają doświadczenia z pięcioosiową obróbką frezarsko-toczącą, konsekwentnie nie docenia się czasu programowania, konfiguracji i szkolenia operatorów wymaganego do wykorzystania pełnego potencjału produktywności maszyny. Zaplanowanie budżetu na kompleksowe szkolenie fabryki prowadzone przez konstruktora maszyn, szkolenie w zakresie oprogramowania CAM dotyczące programowania toczenia frezarskiego oraz realistyczny okres rozruchu trwający od sześciu do dwunastu miesięcy, zanim maszyna osiągnie stabilny poziom produktywności, jest niezbędne do dokładnego prognozowania zwrotu z inwestycji. Maszyny, które zapewniają największe długoterminowe zyski to te, w przypadku których inwestycję w szkolenia i możliwości programowania traktuje się jako nierozerwalną część inwestycji w sprzęt, a nie jako opcjonalny dodatek, który można odłożyć po zainstalowaniu maszyny.
