Co to jest dwuwrzecionowe centrum obróbcze i czy jest odpowiednie dla Twojego warsztatu?

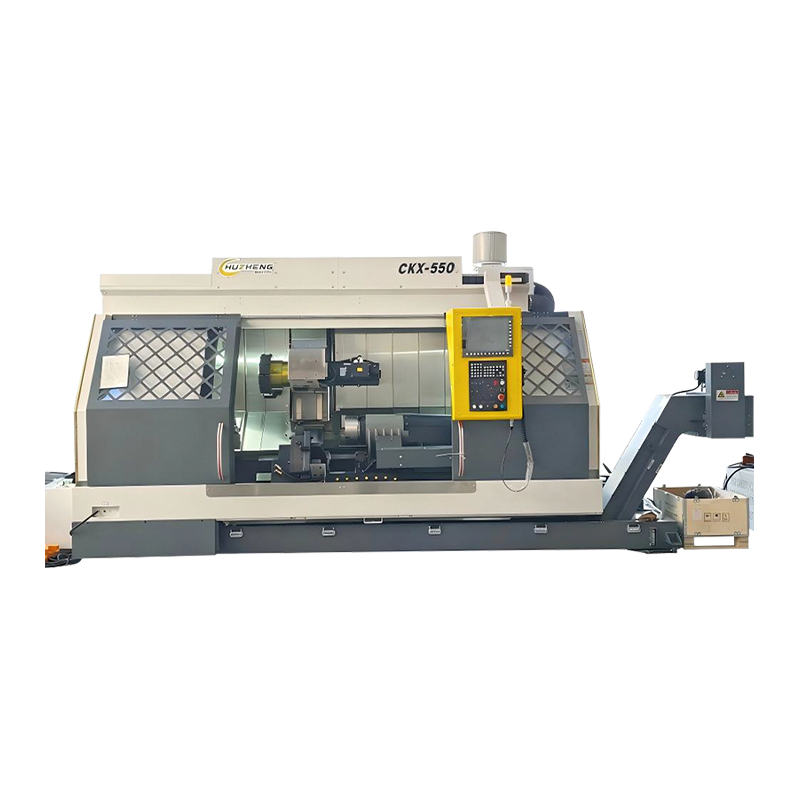

Co to jest dwuwrzecionowe centrum obróbcze?

Dwuwrzecionowe centrum obróbcze to obrabiarka CNC wyposażona w dwa niezależne wrzeciona – każde z nich może pomieścić i obracać narzędzie skrawające – zamontowane na jednej platformie maszynowej. W przeciwieństwie do standardowego jednowrzecionowego centrum obróbczego, w którym jedno wrzeciono wykonuje wszystkie operacje skrawania sekwencyjnie, dwuwrzecionowe centrum obróbcze pozwala na obróbkę dwóch przedmiotów jednocześnie lub jednego przedmiotu z dwóch stron lub przy użyciu dwóch różnych narzędzi jednocześnie, w zależności od konfiguracji maszyny.

Koncepcja jest prosta: jeśli jedno wrzeciono wytwarza jedną część na cykl, dwa wrzeciona pracujące równolegle mogą wyprodukować dwie części w tym samym czasie — skutecznie podwajając wydajność bez proporcjonalnego podwajania powierzchni, liczby operatorów lub powierzchni maszyny. W praktyce rzeczywisty wzrost produktywności zależy od geometrii części, stopnia, w jakim oba wrzeciona mogą pracować jednocześnie oraz od tego, jak dobrze maszyna jest zintegrowana z gniazdem produkcyjnym. Jednak w zastosowaniach masowych z odpowiednimi rodzinami części dwuwrzecionowe centra obróbcze CNC są jednym z najpotężniejszych dostępnych narzędzi pozwalających skrócić czas cyklu i koszt w przeliczeniu na część.

Maszyny dwuwrzecionowe są dostępne w kilku konfiguracjach — w orientacji pionowej i poziomej, w układach stałych i niezależnie ruchomych wrzecion oraz z różnymi poziomami synchronizacji osi pomiędzy dwoma wrzecionami. Każda konfiguracja jest dostosowana do różnych typów części i scenariuszy produkcji, dlatego przed podjęciem decyzji o zakupie niezbędne jest dokładne zrozumienie opcji.

Jak działa dwuwrzecionowe centrum obróbcze

Na poziomie maszyny a dwuwrzecionowe centrum obróbcze działa na tych samych podstawowych zasadach CNC, co każde standardowe centrum obróbcze — osie liniowe napędzane serwomechanizmami, zmieniacz narzędzi, system chłodzenia i sterownik CNC — ale z dodatkową złożonością polegającą na jednoczesnym zarządzaniu dwoma wrzecionami i powiązanymi z nimi uchwytami obrabianymi, narzędziami i ścieżkami ruchu. Sterownik CNC musi koordynować ruchy obu głowic wrzecion względem odpowiednich przedmiotów obrabianych i zapewniać, że te dwie operacje obróbcze nie kolidują ze sobą fizycznie ani dynamicznie.

Zsynchronizowana a niezależna praca wrzeciona

W trybie synchronicznym oba wrzeciona wykonują jednocześnie identyczne ścieżki narzędzia na identycznych przedmiotach – jeden program NC steruje obydwoma wrzecionami jako odbicie lustrzane lub bezpośrednią kopię. Jest to najczęstszy tryb pracy w przypadku masowej produkcji identycznych części, takich jak komponenty samochodowe, korpusy zaworów hydraulicznych lub obudowy pomp. Czas cyklu na część jest zasadniczo taki sam, jak w przypadku maszyny jednowrzecionowej, ale wydajność jest podwojona, ponieważ w jednym cyklu wykonywane są dwie części.

W trybie niezależnym każde wrzeciono ma własną ścieżkę narzędzia i może wykonywać jednocześnie zupełnie różne operacje. Jest to przydatne podczas obróbki części wymagającej różnych ustawień — na przykład wrzeciono 1 wykonuje frezowanie zgrubne, podczas gdy wrzeciono 2 wykonuje wytaczanie wykańczające na wcześniej obrobionym elemencie obrabianym — skutecznie umożliwiając maszynie pracę jako dwie maszyny w jednej obudowie. Niezależna praca wymaga sterownika zdolnego do jednoczesnego uruchamiania dwóch całkowicie oddzielnych programów NC, co jest funkcją dostępną w nowoczesnych, wysokiej klasy systemach CNC, takich jak wielokanałowe sterowniki Fanuc, Siemens i Mitsubishi.

Układy głowicy wrzeciona

Fizyczne rozmieszczenie dwóch wrzecion różni się znacznie w zależności od konstrukcji maszyny. W konfiguracjach z dwoma wrzecionami o stałym skoku oba wrzeciona są zamontowane w stałej odległości od siebie na tym samym odlewie głowicy wrzeciona, dzieląc wszystkie ruchy osi. Jest to najprostsza i najbardziej sztywna konstrukcja, idealna dla rodzin części o stałych odstępach między elementami. Konstrukcje o zmiennym skoku umożliwiają regulację odległości pomiędzy dwoma wrzecionami — ręcznie lub pod kontrolą CNC — w celu dostosowania do różnych odstępów części i układów osprzętu. Niektóre zaawansowane centra obróbcze CNC z podwójnym wrzecionem montują każde wrzeciono na całkowicie niezależnych osiach, zapewniając każdemu wrzecionu własny ruch X, Y i Z oraz umożliwiając zupełnie odmienne operacje na częściach umieszczonych w dowolnym miejscu w obrębie odpowiednich obwiedni roboczych.

Dwuwrzecionowe pionowe i poziome centra obróbkowe

Podobnie jak centra obróbcze z jednym wrzecionem są dostępne w konfiguracji pionowej (VMC) i poziomej (HMC), maszyny dwuwrzecionowe są dostępne w obu orientacjach — a wybór między nimi niesie ze sobą te same konsekwencje, co w przypadku maszyn jednowrzecionowych, wzmocnione przez dodatkową złożoność dwóch wrzecion.

Dwuwrzecionowe pionowe centra obróbcze

W pionowym centrum obróbczym z dwoma wrzecionami oba wrzeciona są skierowane w dół, a przedmioty obrabiane są mocowane na poziomym stole poniżej. Ta konfiguracja jest intuicyjna dla operatorów zaznajomionych z konwencjonalnymi VMC i dobrze nadaje się do części płaskich lub pryzmatycznych, które wymagają obróbki jedynie od górnej powierzchni. Obydwa wrzeciona są zwykle rozmieszczone obok siebie wzdłuż osi X, a najczęściej spotykany jest układ o stałym skoku. Ewakuacja wiórów jest mniej korzystna niż w konfiguracjach poziomych, ponieważ wióry spadają na przedmiot obrabiany i uchwyt, co wymaga większej uwagi w zakresie kierunku chłodziwa i konstrukcji uchwytu, aby zapobiec gromadzeniu się wiórów w krytycznych obszarach.

Poziome centra obróbcze dwuwrzecionowe

Poziome centrum obróbcze z dwoma wrzecionami ustawia oba wrzeciona poziomo, kierując je na detale zamontowane na pionowych powierzchniach palet. Orientacja pozioma ma naturalną zaletę w zakresie spadania wiórów — grawitacja ściąga wióry ze strefy skrawania w dół do przenośnika wiórów — co jest szczególnie ważne w produkcji na dużą skalę, gdzie czasy cykli są krótkie, a zarządzanie wiórami bezpośrednio wpływa na jakość powierzchni i trwałość narzędzia. Poziome maszyny dwuwrzecionowe są dominującą konfiguracją w obróbce samochodowych układów napędowych, gdzie bloki silnika, głowice cylindrów, obudowy skrzyń biegów i podobne komponenty są produkowane w niezwykle dużych ilościach z wąskimi tolerancjami.

Prawdziwy wzrost produktywności: co faktycznie otrzymujesz

Teoretyczne podwojenie wydajności dwuwrzecionowego centrum obróbczego brzmi przekonująco, ale rzeczywisty wzrost produktywności zależy w dużej mierze od sposobu zastosowania, zaprogramowania i integracji maszyny. Oto uczciwe zestawienie źródeł zysków i ograniczeń.

Czas cyklu i przepustowość

Gdy oba wrzeciona pracują w pełni zsynchronizowane na identycznych częściach, produktywny czas skrawania jest identyczny jak w przypadku maszyny jednowrzecionowej. Zysk dotyczy wyłącznie wydajności — w jednym cyklu wykonywane są dwie części, a nie jedna, więc liczba części produkowanych na zmianę podwaja się, a czas pracy maszyny pozostaje taki sam. W przypadku części o czasie cyklu wynoszącym 4 minuty maszyna jednowrzecionowa produkuje 15 części na godzinę. Ten sam cykl na maszynie dwuwrzecionowej wytwarza 30 części na godzinę przy tej samej powierzchni i przy tej samej uwagi operatora.

Skrócenie czasu nieprodukcyjnego

Poza surowym czasem cyklu centra obróbkowe z dwoma wrzecionami zmniejszają proporcję czasu nieprodukcyjnego — konfiguracji, załadunku, rozładunku, sondowania — w stosunku do liczby wyprodukowanych części. Ładowanie dwóch przedmiotów do podwójnego uchwytu trwa tylko nieznacznie dłużej niż ładowanie jednego, więc czas ładowania na część jest w przybliżeniu o połowę krótszy. Zmiany narzędzi, cykle sondowania i zmiany palet są podobnie amortyzowane w dwóch częściach zamiast w jednej, co znacznie poprawia ogólną efektywność sprzętu (OEE) w środowiskach o dużej różnorodności i średniej do dużej objętości.

Gdzie zyski są ograniczone

Nie wszystkie operacje przynoszą jednakowe korzyści. Jeśli jedno wrzeciono zakończy pracę znacznie szybciej niż drugie – ze względu na różne głębokości skrawania, złożoność funkcji lub długość ścieżki narzędzia – szybsze wrzeciono pozostaje bezczynne i czeka na zakończenie drugiego, zanim cykl będzie mógł się zakończyć i wyładować części. Ten problem „niezrównoważonego cyklu” zmniejsza efektywny wzrost przepustowości poniżej teoretycznego 2x. Osiągnięcie zrównoważonych cykli wymaga starannego planowania procesu, czasami redystrybucji funkcji pomiędzy dwoma wrzecionami lub dostosowania parametrów skrawania w celu wyrównania czasów cykli. W przypadku części o wysoce asymetrycznym rozkładzie cech korzyści wynikające z obróbki dwuwrzecionowej mogą być ograniczone, chyba że maszyna umożliwia całkowicie niezależną pracę.

Branże i zastosowania, w których maszyny dwuwrzecionowe wyróżniają się

Dwuwrzecionowe centra obróbcze nie są rozwiązaniem uniwersalnym — zapewniają największą wartość w określonych scenariuszach produkcyjnych. Oto branże i typy części, w których konsekwentnie wykazują wysoki zwrot z inwestycji:

• Elementy samochodowego układu napędowego: Bloki silnika, głowice cylindrów, pokrywy łożysk wału korbowego, korbowody, obudowy skrzyń biegów i obudowy mechanizmów różnicowych to części o dużej objętości, spójne geometrycznie, idealne do zsynchronizowanej obróbki z dwoma wrzecionami. Główni dostawcy Tier 1 i linie obróbcze OEM w dużym stopniu polegają na dwuwrzecionowych poziomych centrach obróbczych w przypadku tych komponentów.
• Hydraulika i pneumatyka: Korpusy zaworów, bloki kolektorów, pokrywy cylindrów i obudowy pomp to zazwyczaj części pryzmatyczne obrabiane w średnich i dużych ilościach o stałej geometrii — idealnie pasujące do dwuwrzecionowych maszyn VMC z automatyzacją palet.
• Elementy urządzenia medycznego: Elementy implantów ortopedycznych, korpusy narzędzi chirurgicznych i obudowy urządzeń wszczepialnych to często małe, precyzyjne części produkowane w umiarkowanych ilościach z tytanu lub stali nierdzewnej. Obróbka dwuwrzecionowa znacznie zmniejsza koszt części w tych zastosowaniach o wysokiej wartości i wrażliwych na koszty.
• Elementy konstrukcyjne przemysłu lotniczego: Wsporniki, łączniki, żebra i elementy złączne produkowane z aluminium lub tytanu korzystają z obróbki dwuwrzecionowej, gdy roczne wielkości są wystarczające, aby uzasadnić dedykowane mocowanie dla obu wrzecion.
• Obudowy do elektroniki użytkowej: Aluminiowe obudowy, radiatory i ramy konstrukcyjne do produktów elektronicznych są produkowane w bardzo dużych ilościach i o stałej geometrii, dzięki czemu dobrze nadają się do dwuwrzecionowych VMC zintegrowanych z zautomatyzowanymi liniami produkcyjnymi.
• Obróbka ogólna: Warsztaty produkujące powtarzające się zamówienia na tę samą rodzinę części odnoszą korzyści z maszyn dwuwrzecionowych, gdy podstawową grupę części można obrabiać na tyle spójnie, aby uzasadnić inwestycję w osprzęt wymaganą do produkcji w dwóch częściach.

Kluczowe dane techniczne do porównania przy ocenie dwuwrzecionowych centrów obróbkowych

Porównując dwuwrzecionowe centra obróbcze CNC różnych producentów, standardowy zestaw specyfikacji określa wydajność, możliwości i przydatność do danego zastosowania. Oto, co każda specyfikacja oznacza w praktyce:

Rozważania dotyczące oprzyrządowania i mocowania w obróbce dwuwrzecionowej

Wymagania dotyczące narzędzi i mocowania w przypadku dwuwrzecionowego centrum obróbkowego są bardziej złożone niż w przypadku maszyny jednowrzecionowej, a niedocenianie tej inwestycji jest częstym błędem, który opóźnia zwrot kosztów samej maszyny.

Dopasowane zestawy narzędzi

Podczas pracy w trybie synchronicznym oba wrzeciona wykonują te same ścieżki narzędzia przy użyciu tych samych narzędzi. Aby zapewnić spójność wymiarową obu części, narzędzia skrawające w każdym wrzecionie muszą być do siebie dopasowane — te same gatunki płytek, ta sama geometria narzędzia, ta sama tolerancja bicia i, w idealnym przypadku, ten sam okres trwałości narzędzia. Zużyte narzędzie we wrzecionie 1 i nowe narzędzie w wrzecionie 2 pozwolą wytworzyć części o różnym wykończeniu powierzchni i wynikach wymiarowych. Zdyscyplinowane zarządzanie narzędziami, w tym wymiana sparowanych narzędzi i konsekwentne korzystanie z urządzenia wstępnego, jest niezbędne do utrzymania jakości części w produkcji dwuwrzecionowej.

Podwójne mocowania i konstrukcja palet

Jednoczesna obróbka dwóch części wymaga dwóch zestawów uchwytów roboczych — albo dwóch niezależnych uchwytów na pojedynczej palecie, albo dwóch oddzielnych palet załadowanych w systemie zmieniacza palet. Konstrukcja uchwytu musi precyzyjnie umieszczać każdy przedmiot obrabiany w odpowiednich odstępach, dostosowanych do skoku wrzeciona, sztywno trzymać części przed siłami skrawania pochodzącymi z obu wrzecion jednocześnie i umożliwiać łatwy, powtarzalny załadunek i rozładunek. Modułowe systemy osprzętu od dostawców takich jak Schunk, Lang, Vischer & Bolli lub Jergens są powszechnie stosowane, ponieważ umożliwiają szybkie dostosowanie do różnych rodzin części bez konieczności budowania od podstaw dedykowanych osprzętu do każdego zadania.

Udostępnione a niezależne magazyny narzędziowe

Niektóre dwuwrzecionowe centra obróbcze współdzielą jeden magazyn narzędzi pomiędzy obydwoma wrzecionami, przy czym zmieniacz narzędzi jest odpowiedzialny za kierowanie narzędzi do odpowiedniego wrzeciona. Upraszcza to osprzęt magazynu, ale może powodować powstawanie wąskich gardeł podczas wymiany narzędzi, jeśli oba wrzeciona muszą zmieniać narzędzia jednocześnie. Maszyny z niezależnymi magazynami – po jednym dla każdego wrzeciona – eliminują to ograniczenie i umożliwiają w pełni asynchroniczną wymianę narzędzi, co jest szczególnie ważne w niezależnym trybie pracy, gdzie oba wrzeciona mogą znajdować się w różnych punktach swoich programów.

Analiza kosztów: czy warto inwestować w dwuwrzecionowe centrum obróbcze?

Dwuwrzecionowe centrum obróbcze CNC kosztuje zazwyczaj 30–70% więcej niż porównywalna maszyna jednowrzecionowa, w zależności od konfiguracji, niezależności wrzeciona i integracji automatyki. Uzasadnienie tej premii musi opierać się na realistycznej analizie wymagań produkcyjnych, a nie tylko na teoretycznym mnożniku przepustowości.

• Próg głośności: Inwestycja w osprzęt, czas programowania i inżynierię procesową wymagane do produkcji części w dwóch egzemplarzach zwraca się dopiero powyżej pewnego rocznego wolumenu. Ogólnie rzecz biorąc, części produkowane w ilości mniejszej niż 500–1000 sztuk rocznie mogą nie generować wystarczających oszczędności, aby uzasadnić dodatkową złożoność. Części produkowane w dużych ilościach, w ilości dziesiątek tysięcy sztuk rocznie, są mocnymi kandydatami.
• Oszczędność powierzchni: Pojedyncza maszyna dwuwrzecionowa produkująca 30 części na godzinę zajmuje znacznie mniej powierzchni niż dwie maszyny jednowrzecionowe wytwarzające tę samą wydajność. W obiektach, w których powierzchnia podłogi stanowi ograniczenie, samo to może uzasadnić inwestycję.
• Redukcja pracy: Jeden operator może zarządzać jedną maszyną dwuwrzecionową, zamiast nadzorować dwie oddzielne maszyny, co bezpośrednio zmniejsza koszt pracy na część i uwalnia operatorów do wykonywania czynności o wartości dodanej.
• Efektywność energetyczna: Praca jednej maszyny dwuwrzecionowej zużywa mniej energii całkowitej niż dwie maszyny jednowrzecionowe o równoważnej mocy, ponieważ rozruch wrzeciona, pompy chłodziwa, przenośniki wiórów i systemy sterowania są wspólne.
• Okres zwrotu: W przypadku dobrze dopasowanych zastosowań realistyczny jest okres zwrotu inwestycji wynoszący 18–36 miesięcy, gdy maszyna pracuje na dwie lub trzy zmiany dziennie. Słabe dopasowanie części maszyny, niskie wykorzystanie lub częste zmiany stanowisk pracy mogą wydłużyć okres zwrotu inwestycji znacznie przekraczający pięć lat.

Wiodący producenci dwuwrzecionowych centrów obróbczych

Kilku producentów obrabiarek zyskało dobrą reputację na rynku dwuwrzecionowych centrów obróbczych, a każdy z nich ma wyraźne mocne strony pod względem opcji konfiguracji, poziomów precyzji i branż docelowych. Oceniając dostawców, należy wziąć pod uwagę nie tylko specyfikacje maszyn, ale także dostępność wsparcia technicznego w zakresie zastosowań, części zamiennych i lokalnego serwisu.

• Grupa Chiron (Niemcy): Specjalizuje się w szybkich, dwuwrzecionowych pionowych centrach obróbczych o stałych i zmiennych konfiguracjach skoku, szeroko stosowanych w zastosowaniach motoryzacyjnych i medycznych. Znane z bardzo krótkich czasów wymiany narzędzi i dużej precyzji.
• Mazak (Japonia/USA): Oferuje konfiguracje z dwoma wrzecionami w całej serii VARIAXIS i HCN, z dużymi możliwościami wielokanałowego CNC i opcjami automatyzacji palet dla elastycznych systemów produkcyjnych.
• Makino (Japonia): Poziome centra obróbkowe serii A z opcjami dwuwrzecionowymi stanowią wzorcowe maszyny do obróbki układów napędowych pojazdów samochodowych, znane ze sztywności, stabilności termicznej i precyzji.
• Grob Systems (Niemcy/USA): Produkuje wysoce wyspecjalizowane dwuwrzecionowe 4- i 5-osiowe centra obróbcze do układów napędowych i konstrukcyjnych elementów lotniczych, z głęboką integracją z zautomatyzowanymi systemami linii przesyłowych.
• Brother Industries (Japonia): Dwuwrzecionowe centra gwintujące serii Speedio i kompaktowe obrabiarki VMC są popularne w przypadku szybkiej obróbki małych części w elektronice i produkcji precyzyjnych komponentów.
• Doosan (Korea Południowa): Oferuje poziome centra obróbkowe z dwoma wrzecionami serii DNM i DCM, zapewniając konkurencyjną kosztowo opcję do średnionakładowych zastosowań motoryzacyjnych i ogólnych zastosowań przemysłowych.
